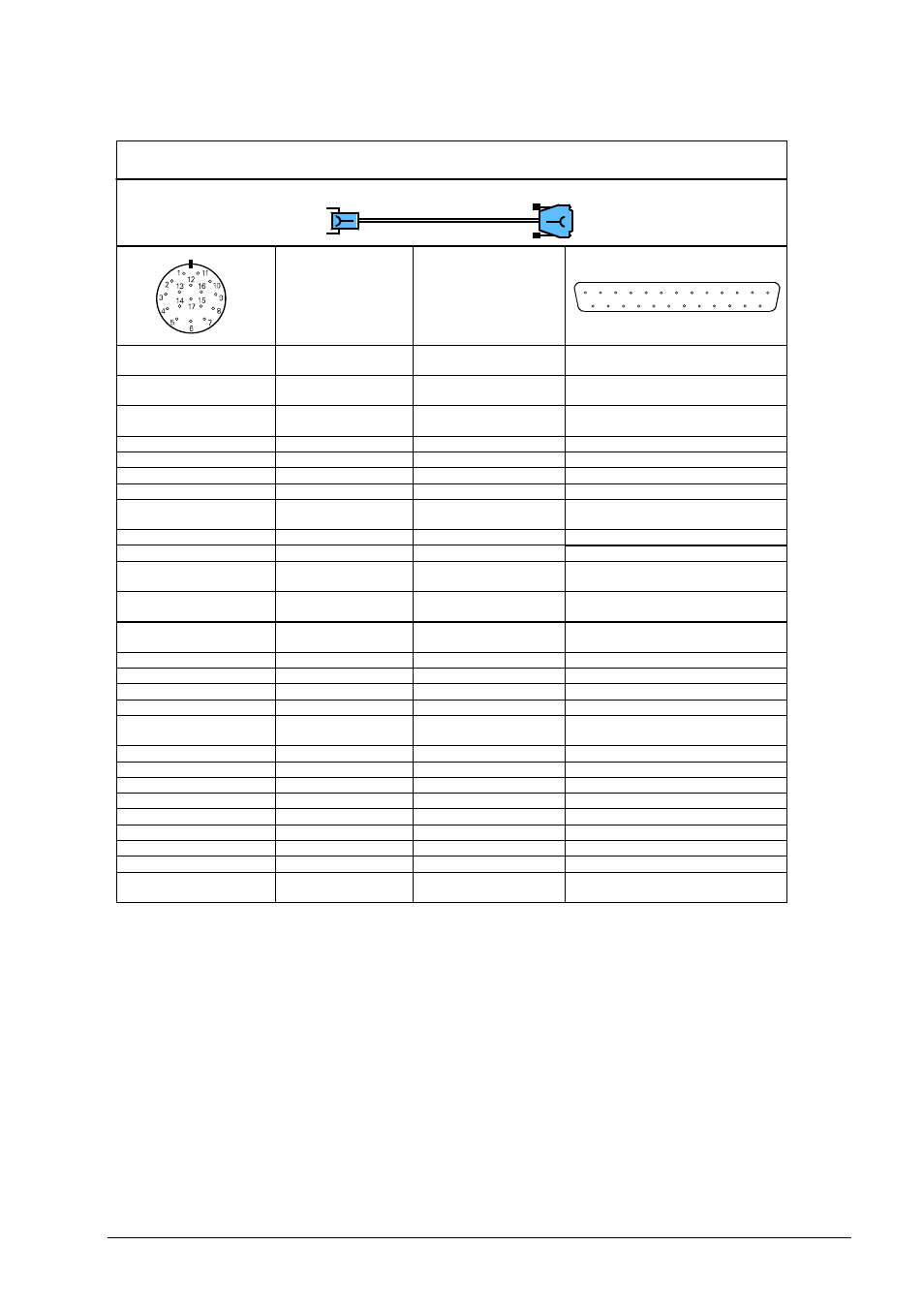

HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik
4.3.2
Adapterkabel 17-/25-pol.; PWM zur Folgeelektronik (Mot.Enc 1 Vss)
1
6
2
7
3
8
5
4
9
14
15
16
17
18
19
20
21
10
11
12
13
22
23
24
25
Adapterkabel ID 289440-xx
Adapter cable ID 289440-xx
Signal
Farbe
Color
Stecker 17-pol. Buchse
17-pin female connector
Sub-D-Stecker 25-pol. Buchse
25-pin D-sub connector (female)
PIN 1
A+
grün/schwarz
green/black
PIN 3
PIN 2
A-
gelb/schwarz
yellow/black
PIN 4
PIN 3
R+
rot / red
PIN 17
PIN 4
D-
rosa / pink
PIN 22
PIN 5
C+
grün / green
PIN 19
PIN 6
C-
braun / brown
PIN 20
PIN 7
0V (U
N
)
weiß/grün
white/green
PIN 2
PIN 8
Temp+
gelb / yellow
PIN 13
PIN 9
Temp-
violett / violet
PIN 25
PIN 10
+V (U
P
)
braun/grün
brown/green
PIN 1
PIN 11
B+
blau/schwarz
blue/black
PIN 6
PIN 12
B-
rot/schwarz
red/black
PIN 7
PIN 13
R -
schwarz / black
PIN 18
PIN 14
D+
grau / gray
PIN 21
PIN 15
0 V Sensor
weiß / white
PIN 16
PIN 16
+5 V Sensor
blau / blue
PIN 14
PIN 17
Innenschirm (0 V)
Internal shield (0 V)
Innenschirm
Internal shield
PIN 8
-
frei / free
-
PIN 5
-
frei / free
-
PIN 9
-
frei / free
-
PIN 10
-
frei / free
-
PIN 11
-
frei / free
-
PIN 12
-
frei / free
-
PIN 15
-
frei / free
-
PIN 23
-
frei / free
-
PIN 24
Steckergehäuse
Connector housing
Außenschirm
External shield
Außenschirm
External shield
Steckergehäuse
Connector housing
Mot.Enc.
Mot.Enc.
