HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

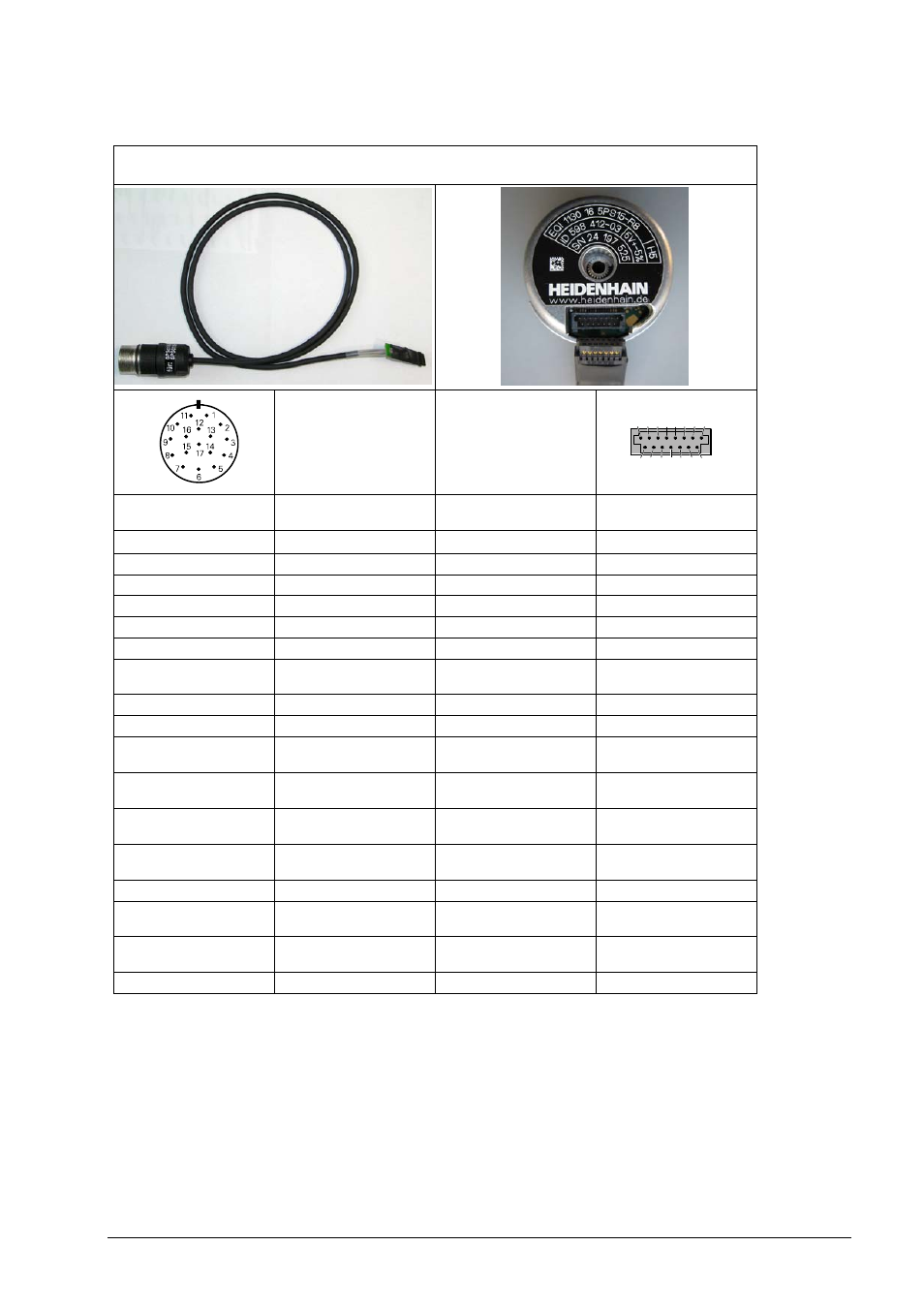

4.3.62 Adapterkabel mit Platinenstecker 15-pol. EnDat
14 12 10 8 6 4 2
1
3
5
7
9
11
13
15
Adapterkabel ID 635349-xx
Adapter cable ID 635349-xx
Signal
Farbe
color
Kupplung 17-pol. Stift
Coupling 17-pin, male
Platinenstecker
15-pol.
PCB connector 15-pin
PIN 1
U
P
– Sensor
blau / blue
11
PIN 2
frei / free schwarz
/
black
-
PIN 3
frei / free rot
/
red
-
PIN 4
0V – Sensor
weiß / white
12
PIN 5
Temp.+
grün / green
5
PIN 6
Temp.-
braun / brown
6
PIN 7
U
P
braun/grün
brown/green
13
PIN 8
CLOCK+
violett / violet
9
PIN 9
CLOCK-
gelb / yellow
10
PIN 10
0V
weiß/grün
white/green
14
PIN 11
Innenschirm
Internal shield
- -
PIN 12
B+
blau/schwarz
blue/black
3
PIN 13
B-
rot/schwarz
red/black
4
PIN 14
DATA+
grau / grey
7
PIN 15
A+
grün/schwarz
green/black
1
PIN 16
A-
gelb/schwarz
yellow/black
2
PIN 17
DATA-
rosa / pink
8
