HEIDENHAIN PWM 20 - Handbuch (Seite 93)

September 2014 Anschlussbelegungen 93

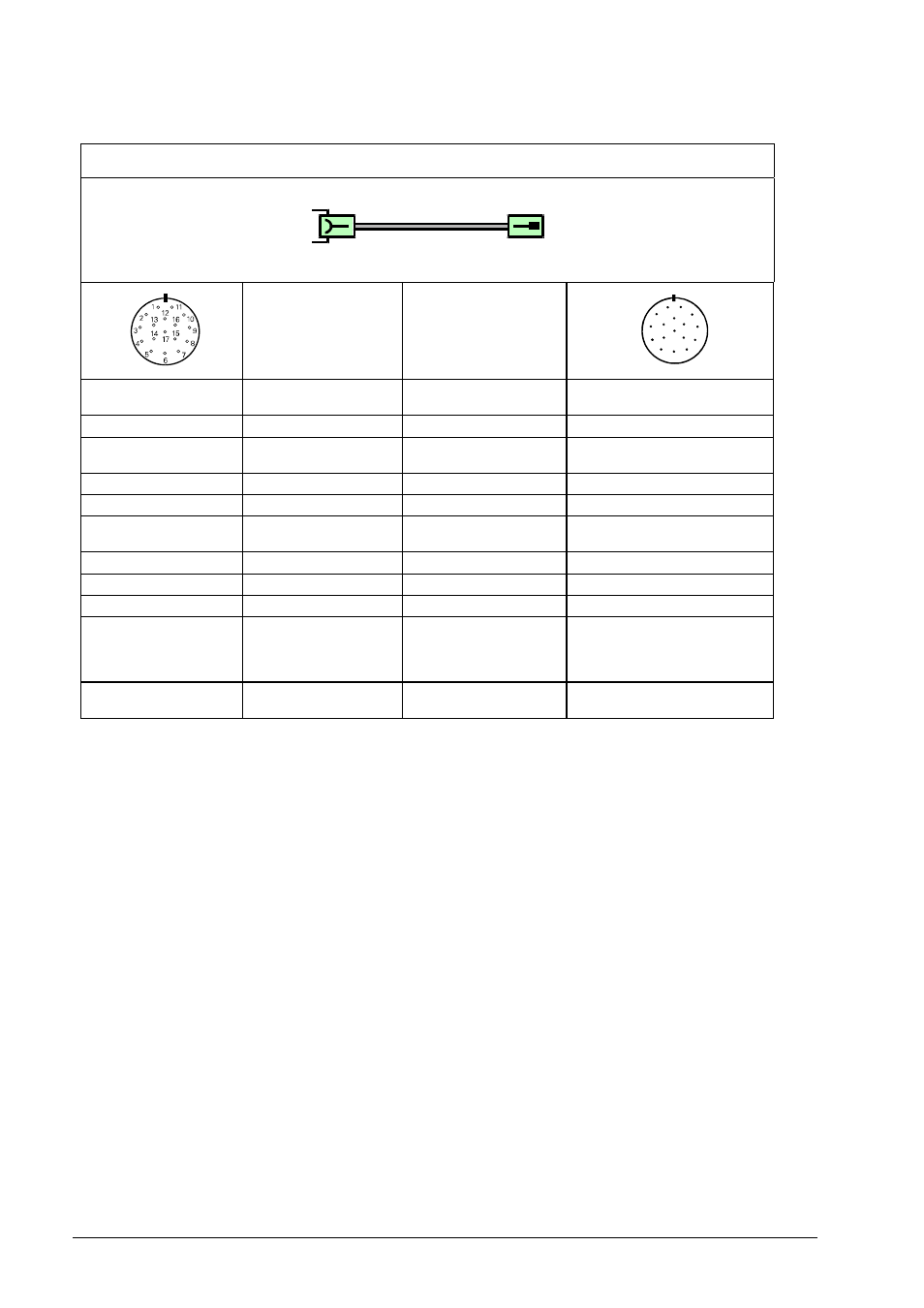

4.3.29 Verbindungskabel 17-/17-pol. (Fanuc/Mitsubishi)
1 11
2 13 16 10
12
3 9
15 14
4 8 17
5 7
6
Verbindungskabel ID 349314-xx
Connecting cable ID 349314-xx
Signal Farbe
Color
Stecker 17-pol. Buchse
17-pin female connector
Stecker 17-pol. Stift
17-pin connector (male)
PIN 14 DATA+ grau / grey PIN 14
PIN 10 0V (U
N
) weiß/grün
white/green
PIN 10
PIN 9 Request Frame- gelb / yellow PIN 9
PIN 8 Request Frame+ violett / violet PIN 8
PIN 7 +V (U
P
) braun/grün
brown/green
PIN 7
PIN 17 DATA- rosa / pink PIN 17
PIN 4 0 V Sensor weiß / white PIN 4
PIN 1 + V Sensor blau / blue PIN 1
PIN 2, 3, 5, 6, 11, 12, 13,
15, 16
frei / free
nicht belegt / not used
PIN 2, 3, 5, 6, 11, 12, 13,
15, 16
frei / free
nicht belegt / not used
Steckergehäuse
Connector housing
Außenschirm
External shield
Außenschirm
External shield
Steckergehäuse
Connector housing
