80 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

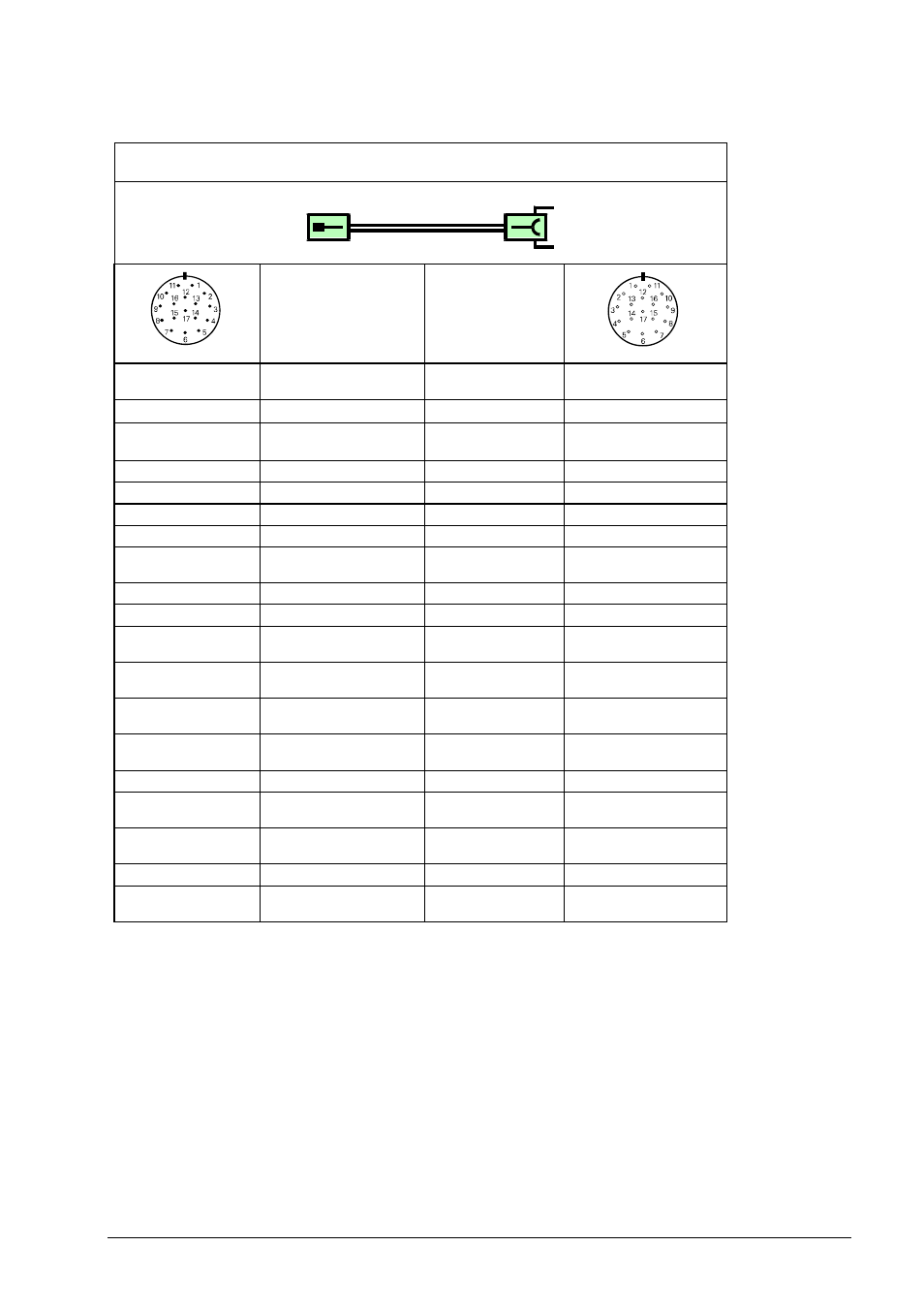

4.3.16 Adapterkabel 17-/17-pol. 1 Vss/EnDat
Pos.Enc. Pos.Enc.
Adapterkabel ID 323897-xx
Adapter cable ID 323897-xx
Signal Farbe
Color
Kupplung 17-pol. Stift
Coupling 17-pin, male
Stecker 17-pol. Buchse
Connector 17-pin, female
PIN 1 U
P
– Sensor oder / or RxD blau / blue PIN 1
PIN 2 R- Drehrichtung
R- Rotational direction
schwarz / black PIN 2
PIN 3 R+ oder / or UaS- rot / red PIN 3
PIN 4 0V – Sensor oder /or TxD weiß / white PIN 4
PIN 5 Temp.+ Preset1 grün / green PIN 5
PIN 6 Temp.-Preset2 braun / brown PIN 6
PIN 7 U
P
braun/grün
brown/green
PIN 7
PIN 8 CLOCK+ violett / violet PIN 8
PIN 9 CLOCK- gelb / yellow PIN 9
PIN 10 0V weiß/grün
white/green
PIN 10
PIN 11 Innenschirm
Internal shield
- PIN 11
PIN 12 B+ blau/schwarz
blue/black
PIN 12
PIN 13 B- rot/schwarz
red/black
PIN 13
PIN 14 DATA+ grau / grey PIN 14
PIN 15 A+ grün/schwarz
green/black
PIN 15
PIN 16 A- gelb/Schwarz
yellow/black
PIN 16
PIN 17 DATA- rosa / pink PIN 17
Steckergehäuse
Connector housing
Außenschirm
External shield
Außenschirm
External shield
Steckergehäuse
Connector housing
