56
HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik
3.15 EnDat absolute Schnittstelle für Synchron- und Linearantriebe
im Durchschleifbetrieb (Mithören)
3.15.1 Adapter zum Durchschleifen (Mithören) für absolute Messgeräte an Synchron-Servomotoren

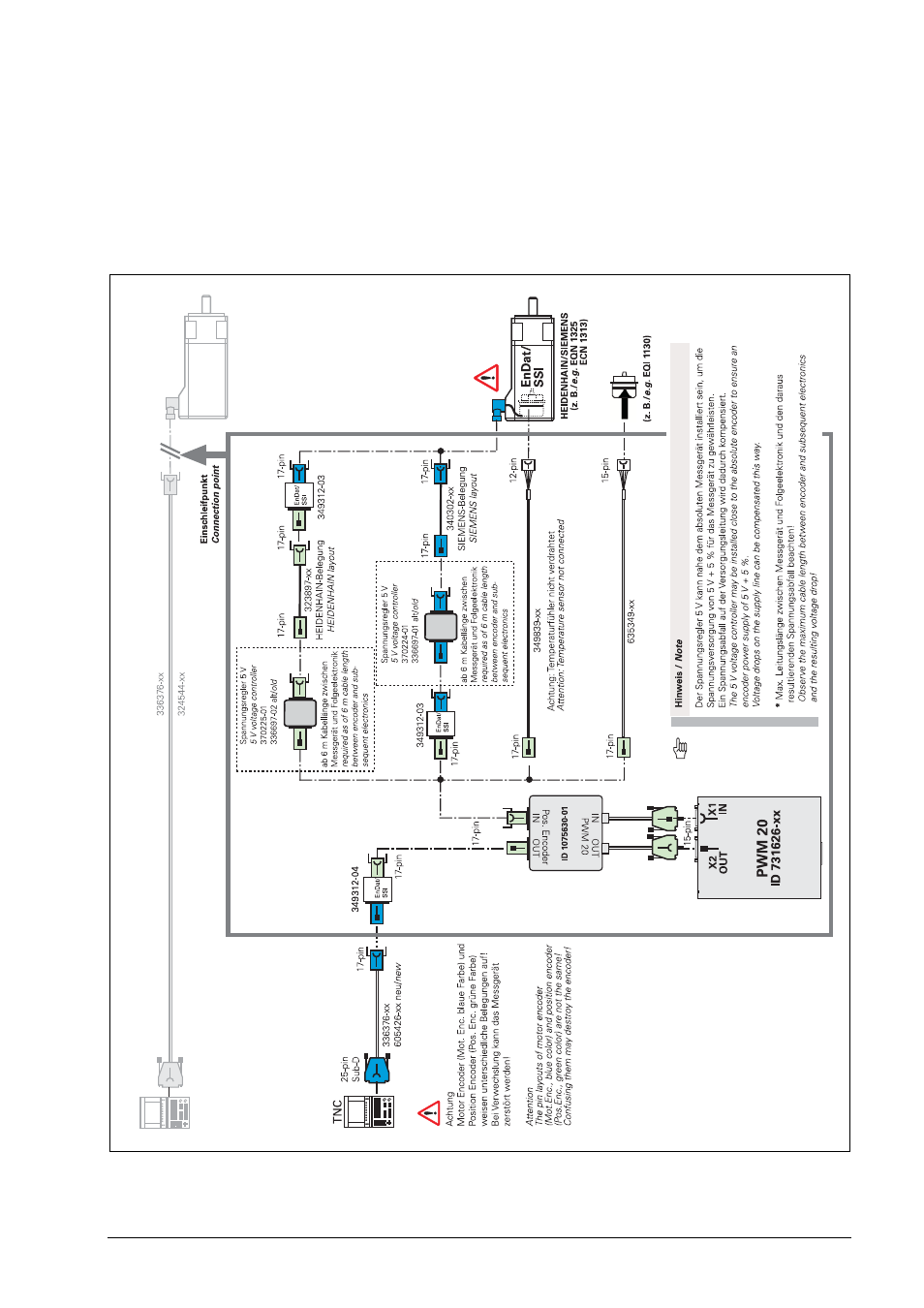

Grafik D
Messung an der Servomotor-Flanschdose (Motorseite 17-pol.):
Messgeräte absolut EnDat mit Sinus-A/B-Signalen und der Bestellbezeichnung EnDat 01 und
EnDat 02
Synchronmotoren EnDat/SSI
