86 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

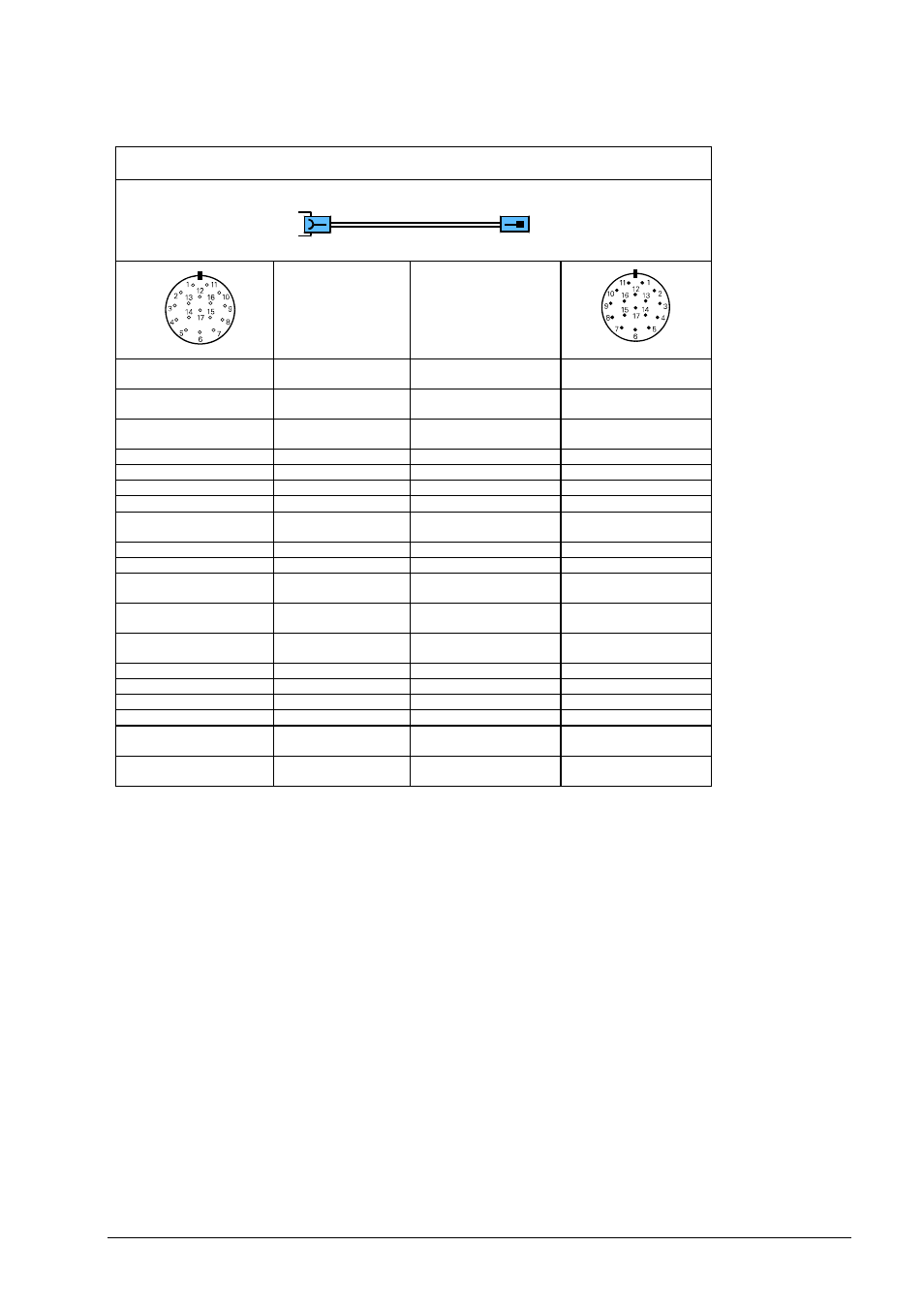

4.3.22 Adapterkabel 17-/17-pol.; PWM zu Motor (Mot.Enc. 1 Vss)
Mot.Enc. Mot.Enc.
Adapterkabel ID 336847-xx
Adapter cable ID 336847-xx
Signal Farbe
Color
Stecker 17- pol. Buchse
17- pin female connector
Kupplung 17- pol. Stift
17- pin male coupling
PIN 1 A+ grün/schwarz
green/black
PIN 1
PIN 2 A- gelb/schwarz
yellow/black PIN 2
PIN 3 R+ rot / red PIN 3
PIN 4 D- rosa / pink PIN 4
PIN 5 C+ grün / green PIN 5
PIN 6 C- braun / brown PIN 6
PIN 7 0V (U
N
) weiß/grün
white/green
PIN 7
PIN 8 Temp + gelb / yellow PIN 8
PIN 9 Temp - violett / violet PIN 9
PIN 10 +V (U
P
) braun/grün
brown/green
PIN 10
PIN 11 B+ blau/schwarz
blue/black
PIN 11
PIN 12 B- rot/schwarz
red/black
PIN 12
PIN 13 R- schwarz / black PIN 13
PIN 14 D+ grau / grey PIN 14
PIN 15 0 V Sensor weiß / white PIN 15
PIN 16 +V Sensor blau / blue PIN 16
PIN 17 Innenschirm (0 V)
Internal shield (0 V)
- PIN 17
Steckergehäuse
Connector housing
Außenschirm
External shield
Außenschirm
External shield
Steckergehäuse
Connector housing
