HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

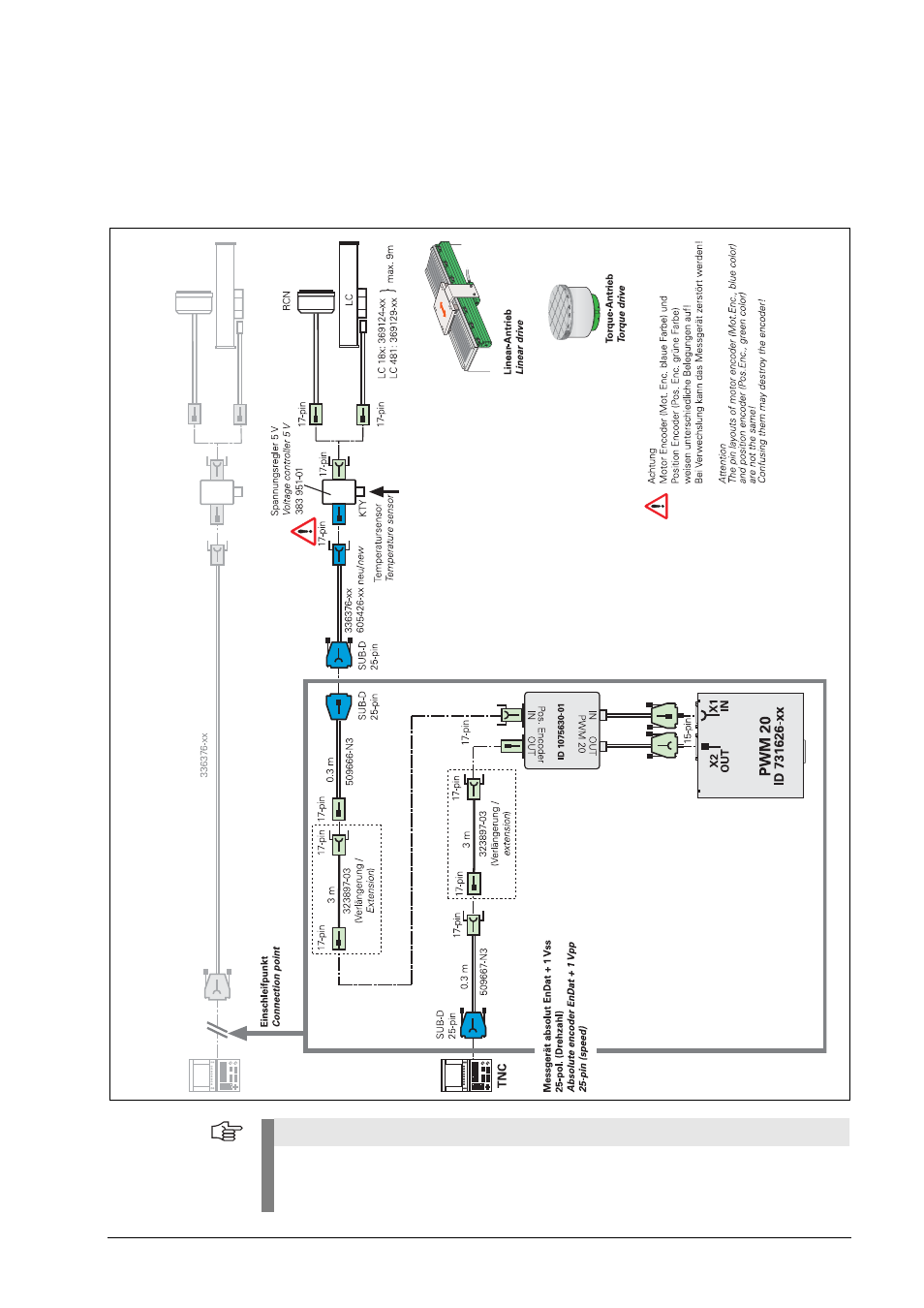

Grafik F
Messung am 25-pol. TNC Eingang-Drehzahl-Messgeräte (Steuerungsseite):
Messgeräte absolut EnDat mit Sinus-A/B-Signalen und der Bestellbezeichnung EnDat 01 und
EnDat 02. An der Maschine sind Linear- bzw. Torque-Antriebe verbaut.
Eine Temperatursensor-Information wird über Spannungsregler ID 368210-02 von extern
eingespeist (Spannungsregler-Ausgangsflanschdose 17-pol.!).
Die eingezeichneten Adapterkabel werden auch in Grafik E verwendet.
Hinweis
Längen- bzw. Winkelmessgeräte an Linearmotoren (Direktantriebe) liefern den Istwert
sowohl für den Lage- als auch für den Geschwindigkeitsregler! In dieser Anwendung
werden Positionsmessgeräte am Motorreglereingang der NC betrieben!
Linear- und Torque-Antriebe
Kommutierung absolut EnDat
