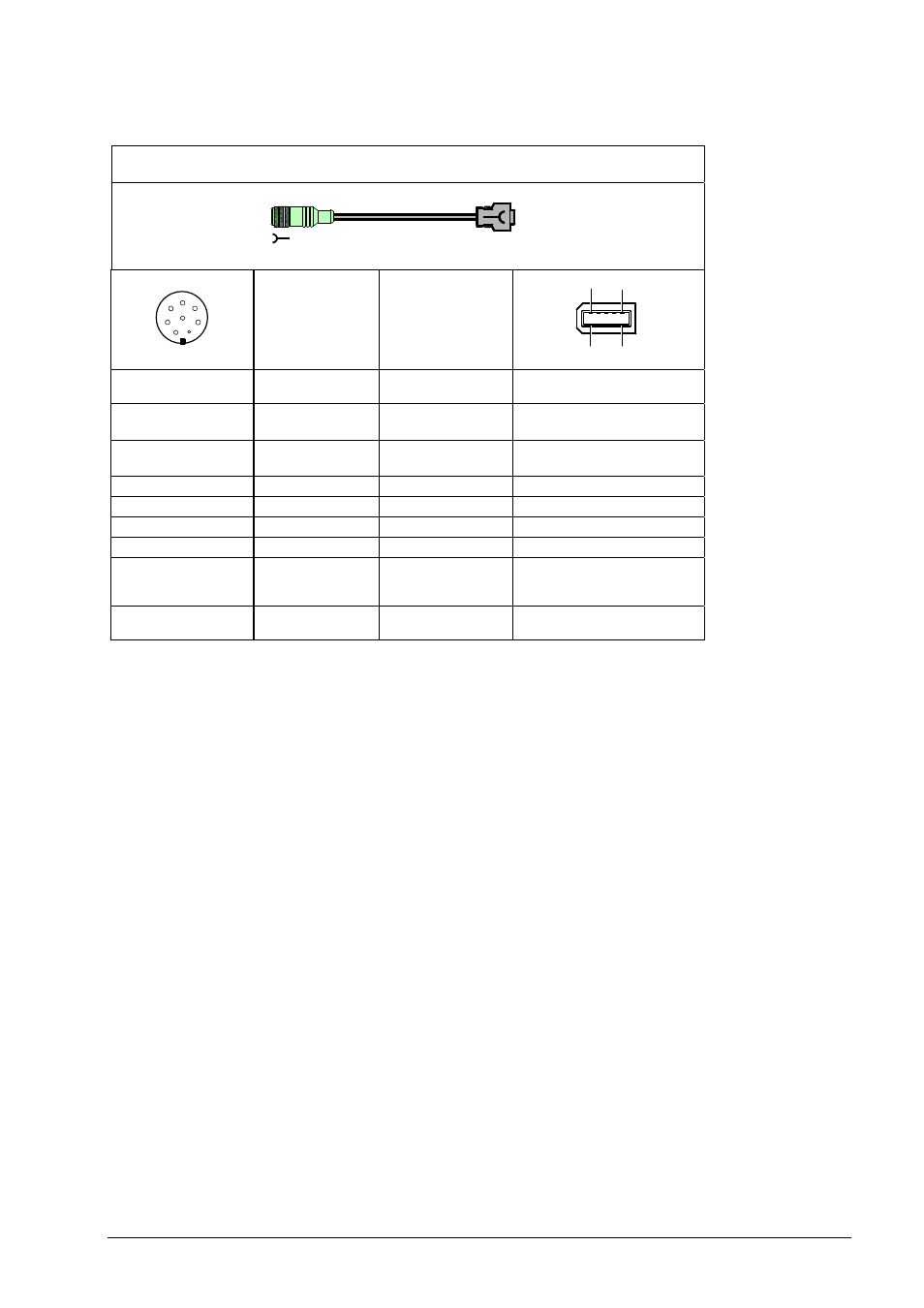

130 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik
4.3.66 Adapterkabel 8-/10-pol. (Mitsubishi)
4
3
2 1
6
7
8
5
10 . . . 2
9 . . . 1
Adapterkabel ID 647314-xx
Adapter cable ID 647314-xx
Signal EnDat Farbe
Color
Stecker 8-pol. Buchse
8-pin female connector
Stecker 10-pol. Buchse
10-pin female connector
PIN 5 0 V
U
N
weiß/grün
white/green
PIN 2
PIN 8 +V
U
P
braun/grün
brown/green
PIN 1
PIN 3 DATA+ grau / grey PIN 7
PIN 4 DATA- rosa / pink PIN 8
PIN 6 Request Frame- gelb / yellow PIN 4
PIN 7 Request Frame+ violett / violet PIN 3
PIN 1, 2
frei / free
nicht belegt / not used
PIN 5, 6, 9, 10
frei / free
nicht belegt / not used
Gehäuse / Housing Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
