September 2014
Anschlussbelegungen
143

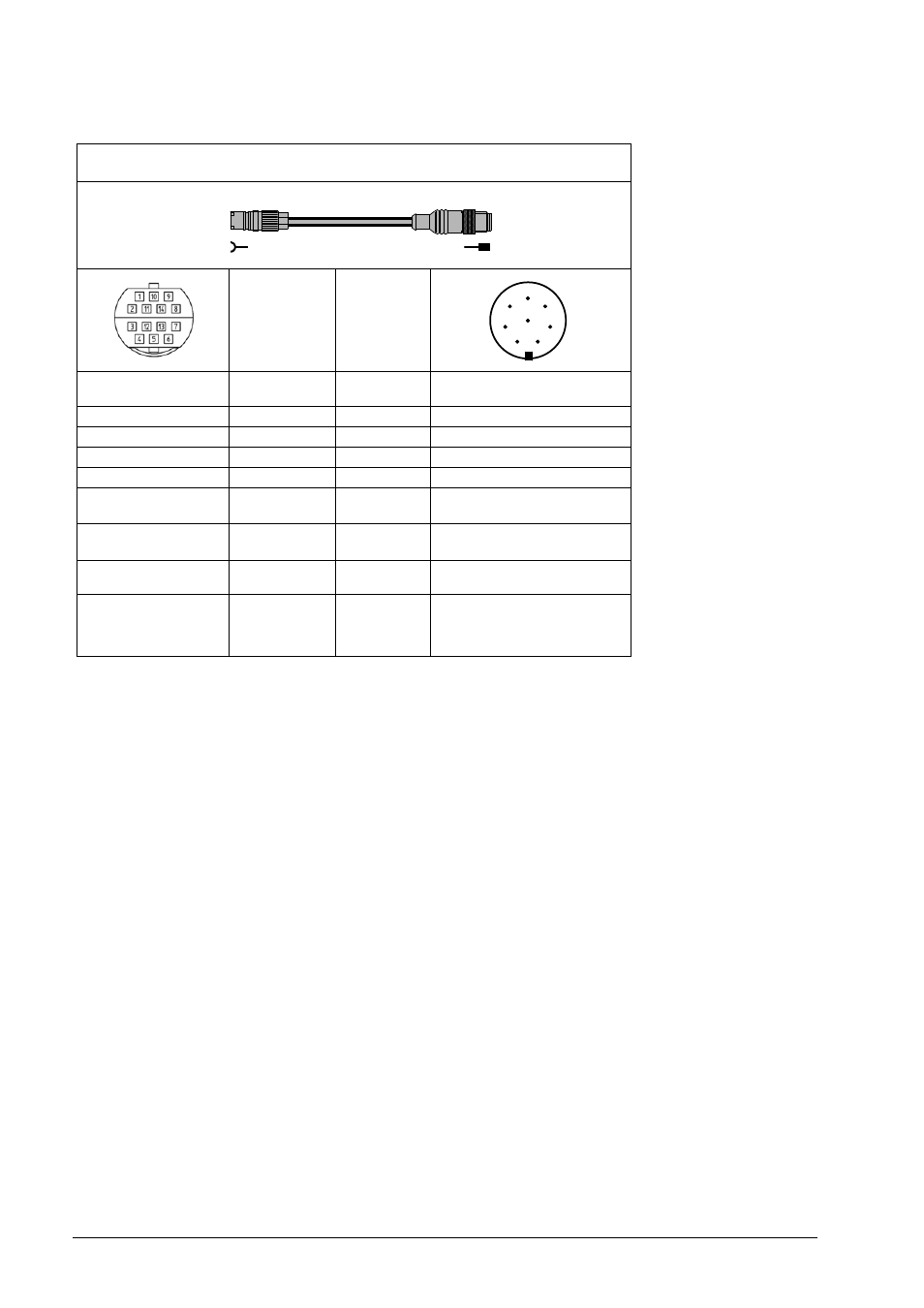

4.3.79 Adapterkabel 14-/8-pol. (DRIVE-CLiQ)
4
3
2
1
6
7
8
5
Adapterkabel ID 816675-xx
Adapter cable ID 816675-xx
Signal
Farbe
Color
Stecker 14-pol. Buchse
14-pin female connector
Stecker 8-pol. Stift
8-pin connector (male)
PIN 1
RX-
blau / blue
PIN 4
PIN 2
RX+
rosa / pink
PIN 3
PIN 9
TX-
gelb / yellow
PIN 6
PIN 10
TX+
grün / green
PIN 7
PIN 12
0 V
U
N
schwarz / black
PIN 5
PIN 13
+V
U
P
rot / red
PIN 1
Gehäuse
Housing
Außenschirm /
External shield
Schirm /
Shield
Gehäuse
Housing
PIN 3, 4, 5, 6,
7, 8, 11, 14
frei / free
nicht belegt / not used
PIN
2,
8
frei / free
nicht belegt / not used
