HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

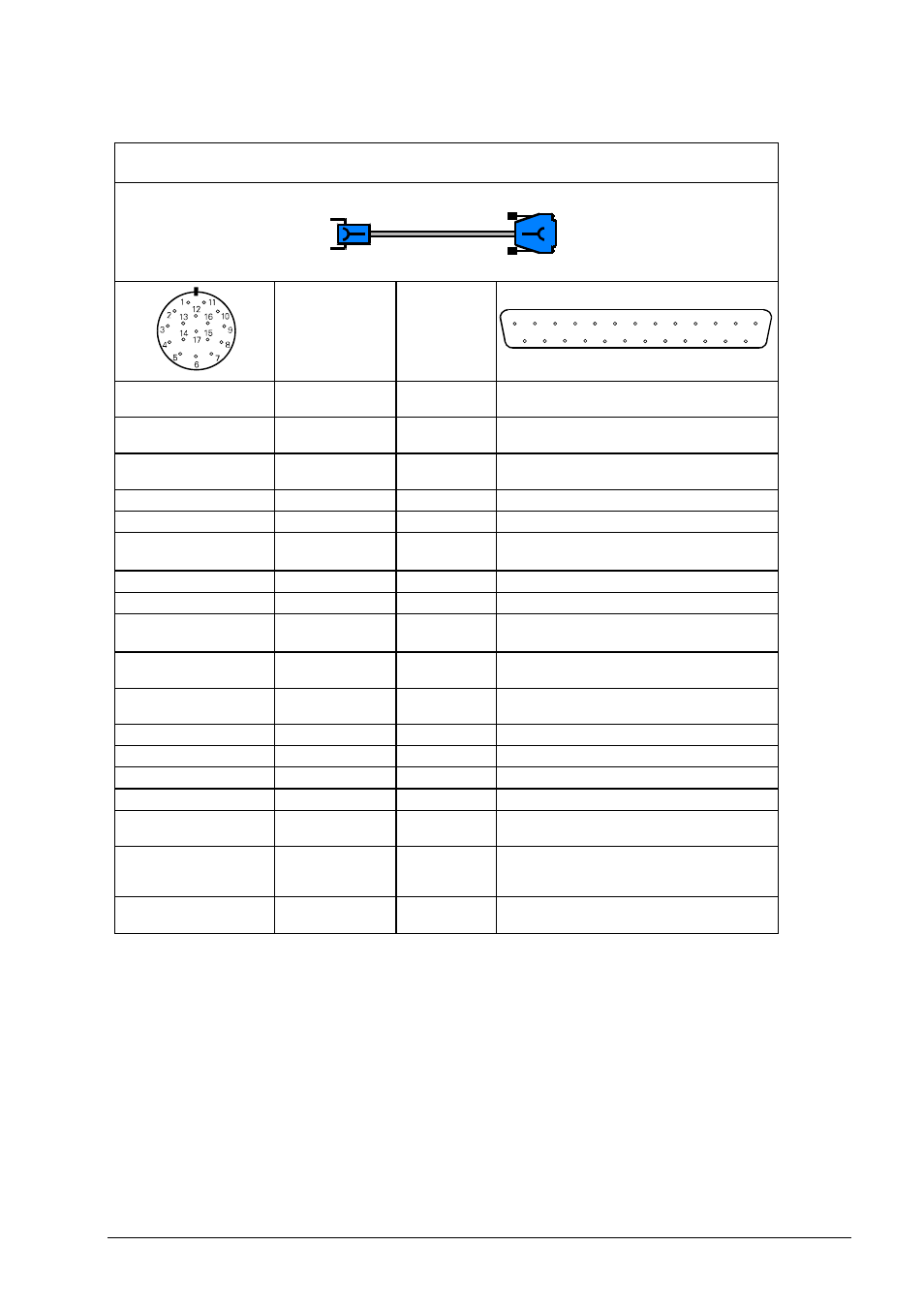

4.3.58 Adapterkabel 17-/25-pol. (EnDat)
1
6
2
7
3
8
5
4
9
14
15
16
17
18
19
20
21
10
11
12
13
22
23
24
25
Adapterkabel ID 605426-xx (alt ID 336376-xx)
Adapter cable ID 605426-xx (old ID 336376-xx)
Signal Farbe
Color
Stecker 17-pol. Buchse
17-pin female connector
Sub-D-Stecker
25-pol.
Buchse
25-pin D-sub connector (female)
PIN 1
A+
grün/schwarz
green/black
PIN 3
PIN 2
A-
gelb/schwarz
yellow/black
PIN 4
PIN 3
DATA+
rot / red
PIN 15
PIN 5
CLOCK+
grün / green
PIN 10
PIN 7
0 V
U
N
weiß/grün
white/green
PIN 2
PIN 8
Temp.+
gelb / yellow
PIN 13
PIN 9
Temp.-
violett / violet
PIN 25
PIN 10
+ V
U
P
braun/grün
brown/green
PIN 1
PIN 11
B+
blau/schwarz
blue/black
PIN 6
PIN 12
B-
rot/schwarz
red/black
PIN 7
PIN 13
DATA-
schwarz / black
PIN 23
PIN 14
CLOCK-
braun / brown
PIN 12
PIN 15
0 V Sensor
weiß / white
PIN 16
PIN 16
+ V Sensor
blau / blue
PIN 14
PIN 17
Innenschirm (0 V)
Internal shield (0 V)
Innenschirm
Internal shield
PIN 8
PIN 4, 6
frei / free
nicht belegt / not used
PIN 5, 9, 11, 17-22, 24
frei / free
nicht belegt / not used
Gehäuse
Housing
Schirm
Shield
Gehäuse
Housing
