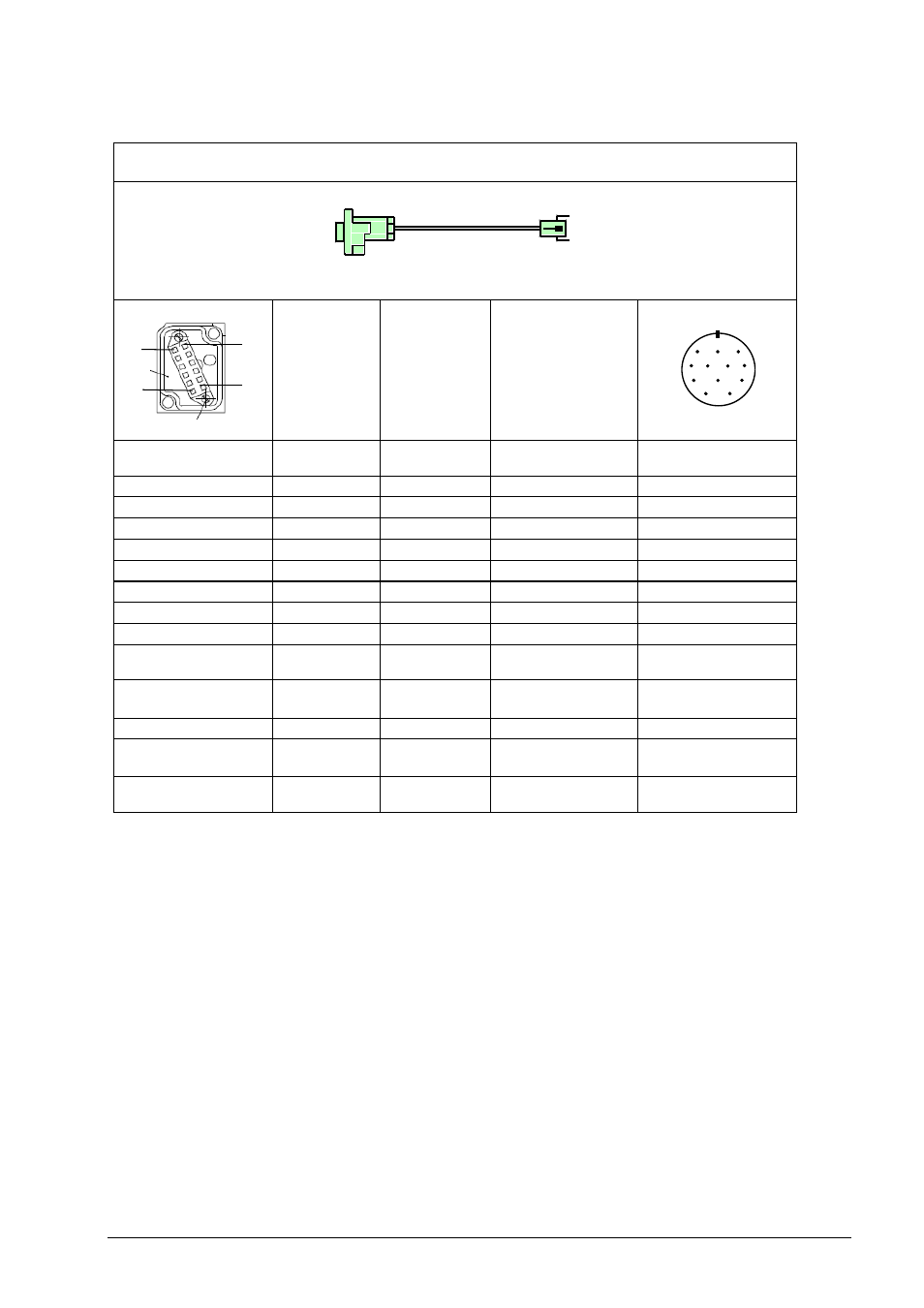

HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik
4.3.10 Adapterkabel Abtasteinheit Kleinprofil 12-/12-pol.; M23; 1 m (1 Vss/TTL)
1
2
3
4
5
6
7
9
10
11
8
12
Adapterkabel ID 310122-01
Adapter cable ID 310122-01
Signal 1 Vss
Signal 1 Vpp
Signal TTL
Farbe
Color
Stecker 12-pol. Buchse
12-pin connector (female)
Stecker 12-pol. Stift
12-pin connector (male)
PIN 5a
B-
-Ua2
rosa / pink
PIN 1
PIN 2b
+ V Sensor
+ V Sensor
blau / blue
PIN 2
PIN 4b
R+
+Ua0
rot / red
PIN 3
PIN 4a
R-
-Ua0
schwarz / black
PIN 4
PIN 6b
A+
+Ua1
braun / brown
PIN 5
PIN 6a
A-
-Ua1
grün / green
PIN 6
PIN 3a
- UaS
- UaS
violett / violet
PIN 7
PIN 5b
B+
+Ua2
grau / grey
PIN 8
PIN 3b
frei / free
PWT-Testimpuls
PWT test pulse
gelb / yellow
PIN 9
PIN 1a
0 V
U
N
0 V
U
N
weiß/grün
white/green
PIN 10
PIN 1b
0 V Sensor
0 V Sensor
weiß / white
PIN 11
PIN 2a
+ V
U
P
+ V
U
P
braun/grün
brown/green
PIN 12
Gehäuse
Housing
Schirm
Shield
Schirm
Shield
Schirm /
Shield
Gehäuse
Housing
6a
6b
1a
1b
