Anschlussbelegungen
95

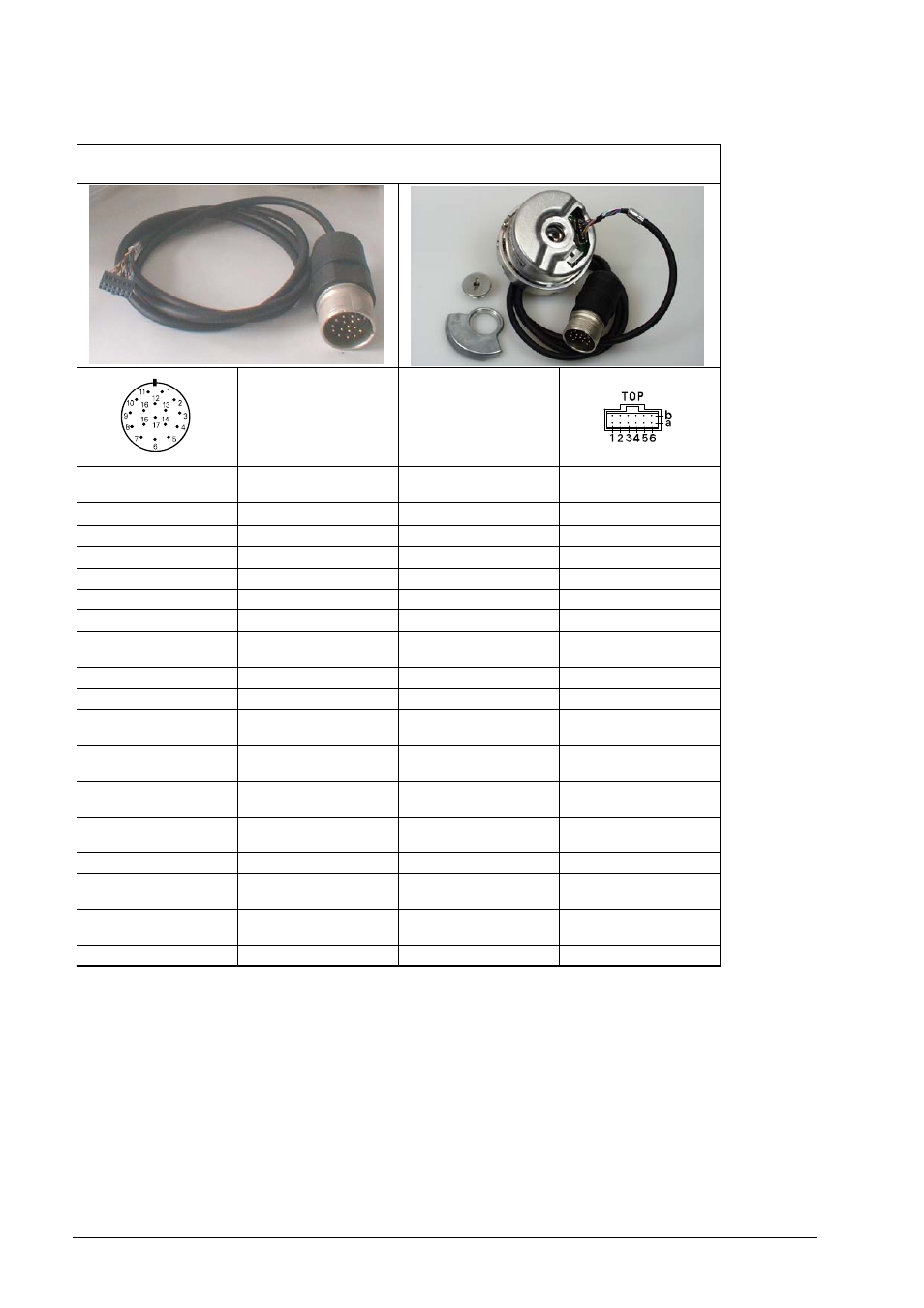

4.3.31 Adapterkabel mit Platinenstecker 17-/12-pol. (EnDat/SSI)
Adapterkabel ID 349839-xx / EnDat/SSI
Adapter cable ID 349839-xx / EnDat/SSI
Signal
Farbe
color
Kupplung 17-pol. Stift
Coupling 17-pin, male
Platinenstecker
12-pol.
PCB connector 12-pin
PIN 1
U
P
– Sensor
blau / blue
6a
PIN 2
frei / free schwarz
/
black
-
PIN 3
frei / free rot
/
red
-
PIN 4
0V – Sensor
weiß / white
3a
PIN 5
Temp.+
grün / green
-
PIN 6
Temp.-
braun / brown
-
PIN 7
U
P
braun/grün
brown/green
1b
PIN 8
CLOCK+
violett / violet
2b
PIN 9
CLOCK-
gelb / yellow
5a
PIN 10
0V
weiß/grün
white/green
4b
PIN 11
Innenschirm
Internal shield
- -
PIN 12
B+
blau/schwarz
blue/black
4a
PIN 13
B-
rot/Schwarz
red/black
3b
PIN 14
DATA+
grau / grey
6b
PIN 15
A+
grün/Schwarz
green/black
2a
PIN 16
A-
gelb/schwarz
yellow/black
5b
PIN 17
DATA-
rosa / pink
1a
