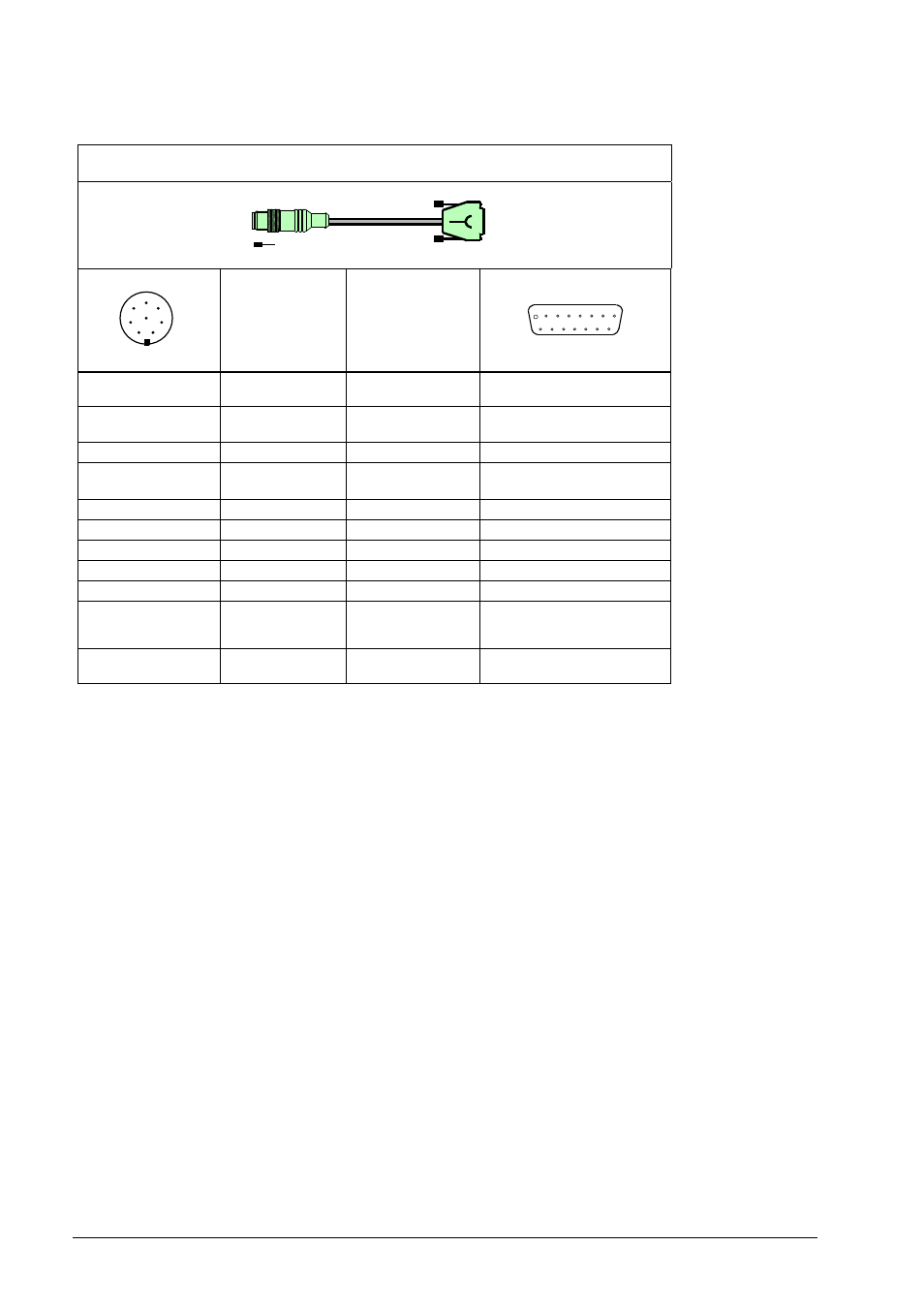

4.3.59 Adapterkabel 15-pol. Sub-D; 8-pol. (EnDat)
4
3
2
1
6
7
8
5
8
15
7
14
6
4
5
3
1
2
13 12 11 10 9
Adapterkabel ID 628186-xx
Adapter cable ID 628186-xx
Signal EnDat
Farbe
Color
Stecker 8-pol.
8-pin connector
Sub-D-Stecker
15-pol.
Buchse
15-pin D-sub connector (female)
PIN 5
0 V
U
N
weiß/grün
white/green
PIN 2
PIN 1
0 V Sensor
weiß / white
PIN 10
PIN 8
+V
U
P
braun/grün
brown/green
PIN 4
PIN 2
+V Sensor
blau / blue
PIN 12
PIN 3
DATA+
grau / grey
PIN 5
PIN 4
DATA-
rosa / pink
PIN 13
PIN 7
CLOCK+
violett / violet
PIN 8
PIN 6
CLOCK-
gelb / yellow
PIN 15
PIN 1, 3, 6, 7, 9, 11, 14
frei / free
nicht belegt / not used
Gehäuse / Housing
Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
