HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

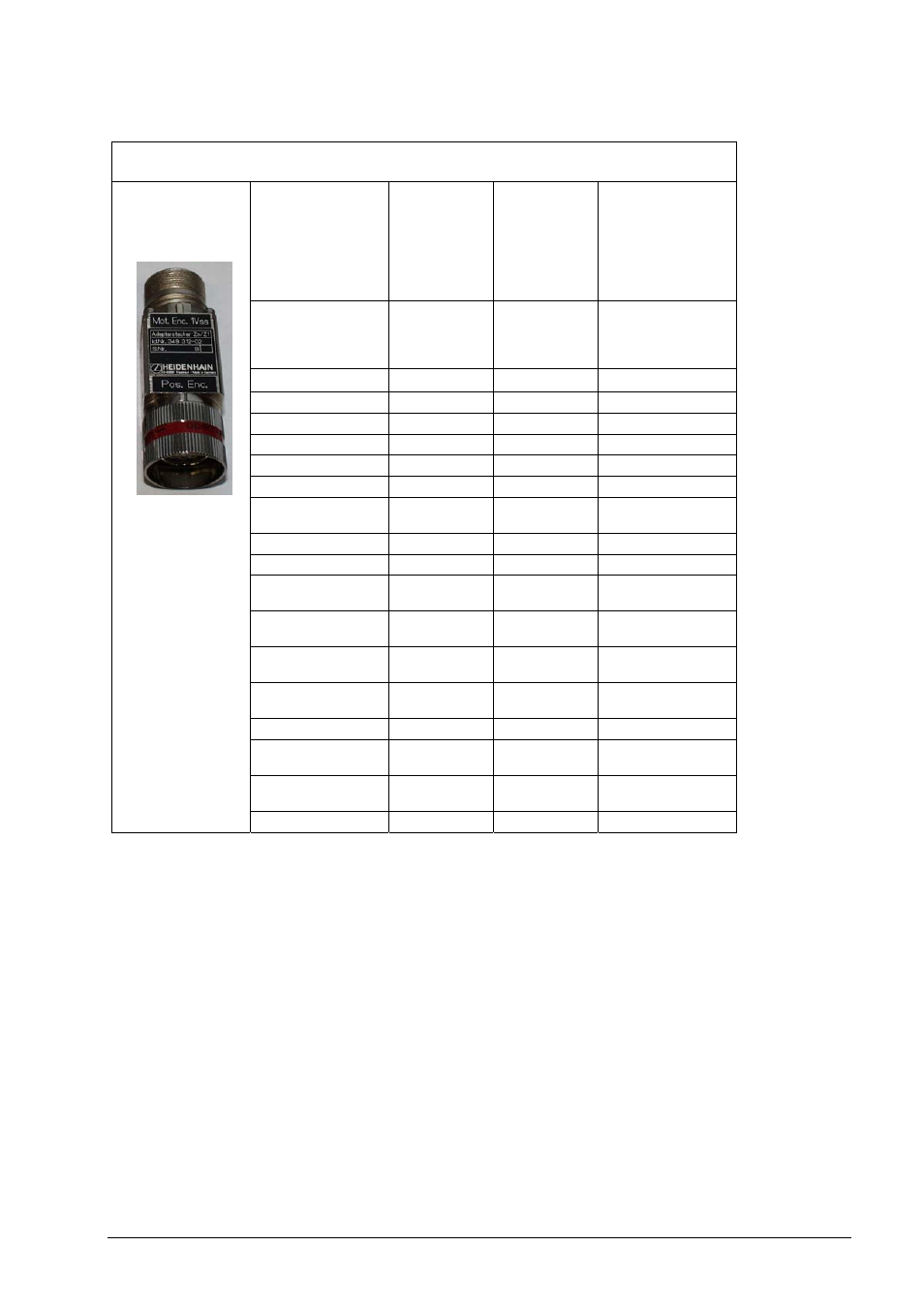

4.3.26 Adapterstecker Zn/Z1 wandelt Pos.Enc. in Mot.Enc.
Adapterstecker ID 349312-02
Adapter connector ID 349312-02
Zn/Z1
OUT
Motor-Seite
(Mot.Enc. 1Vss)
Drive side
(Mot.Enc.1Vpp)
Signal Farbe
Color
PWM 9-Seite
(Pos.Enc. 1Vss)
PWM 9 side
(Pos.Enc.1Vpp)
349312-02
Flanschdose 17-pol.
Stift
Flange socket 17-pin,
male
Flanschdose
17-pol.
Überwurf Buchse
Flange socket 17-pin,
knurled coupling ring
PIN 16
U
P
– Sensor
blau / blue
PIN 1
PIN 13
R-
schwarz / black
PIN 2
PIN 3
R+
rot / red
PIN 3
PIN 15
0V – Sensor
weiß / white
PIN 4
PIN 8
Temp.+
grün / green
PIN 5
PIN 9
Temp. -
braun / brown
PIN 6
PIN 10
U
P
braun/grün
brown/green
PIN 7
PIN 4
D-
violett / violet
PIN 8
PIN 14
D+
gelb / yellow
PIN 9
PIN 7
0V
weiß/grün
white/green
PIN 10
PIN 17
Innenschirm
Internal shield
- PIN
11
PIN 11
B+
blau/schwarz
blue/black
PIN 12
PIN 12
B-
rot/schwarz
red/black
PIN 13
PIN 5
C+
grau / grey
PIN 14
PIN 1
A+
grün/schwarz
green/black
PIN 15
PIN 2
A-
gelb/Schwarz
yellow/black
PIN 16
PIN 6
C-
rosa / pink
PIN 17
