September 2014 Anschlussbelegungen 129

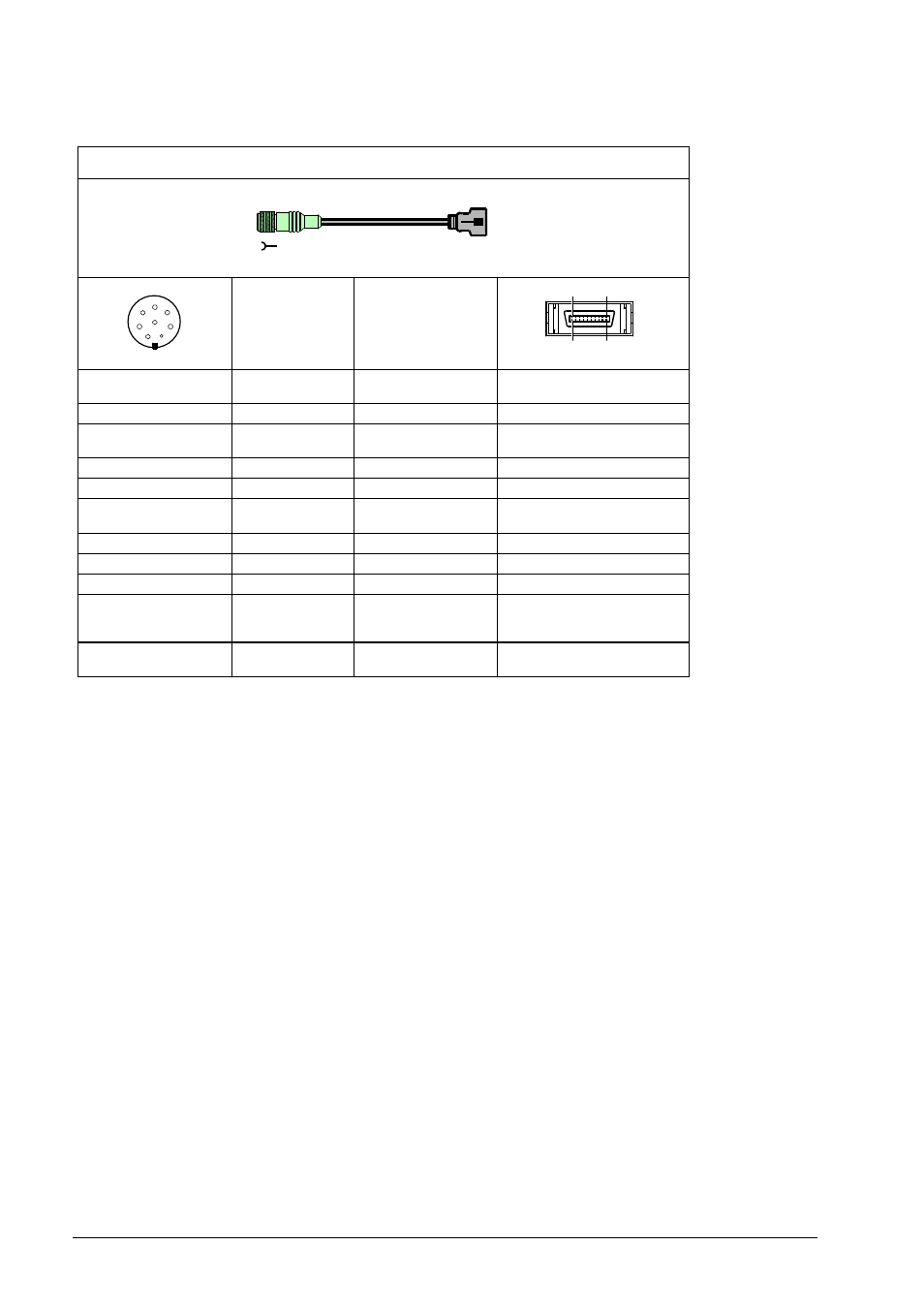

4.3.65 Adapterkabel 8-/20-pol. (Mitsubishi)
4
3
2 1
6
7
8
5
1 . . . . . . . 10
11 . . . . . . . 20
Adapterkabel ID 646806-xx
Adapter cable ID 646806-xx
Signal Farbe
Color
Stecker 8-pol. Buchse
8-pin female connector
Stecker 20-pol. Stift
20-pin connector (male)
PIN 3 DATA+ grau / grey PIN 6
PIN 5 0V (U
N
) weiß/grün
white/green
PIN 1
PIN 6 CLOCK- gelb / yellow PIN 17
PIN 7 CLOCK+ violett / violet PIN 7
PIN 8 +V (U
P
) braun/grün
brown/green
PIN 20
PIN 4 DATA- rosa / pink PIN 16
PIN 1 0 V Sensor weiß / white PIN 11
PIN 2 + V Sensor blau / blue PIN 19
PIN 2-5, 8-10, 12-15, 18
frei / free
nicht belegt / not used
Steckergehäuse
Connector housing
Außenschirm
External shield
Außenschirm
External shield
Steckergehäuse
Connector housing
