HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

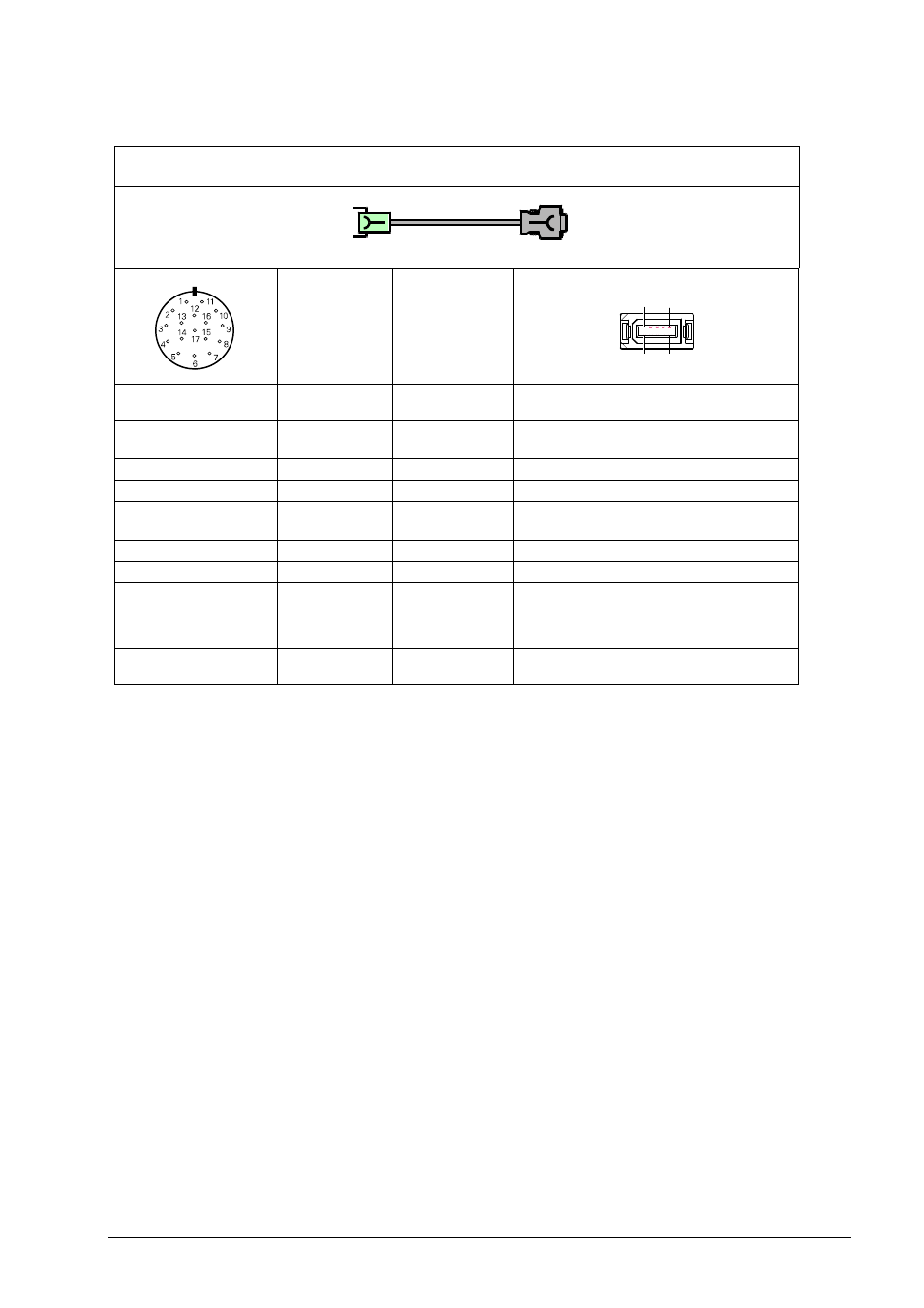

4.3.56 Adapterkabel 17-/10-pol. (Mitsubishi)
10 . . . 2
9 . . . 1
Adapterkabel ID 573661-xx
Adapter cable ID 573661-xx
Signal
Farbe
Color
Stecker 17-pol. Buchse
17-pin female connector
Stecker 10-pol. Buchse
10-pin female connector
PIN 7
+ V
U
P
braun/grün
brown/green
PIN 1
PIN 8
Request Frame+
violett / violet
PIN 3
PIN 9
Request Frame-
gelb / yellow
PIN 4
PIN 10
0 V
U
N
weiß/grün
white/green
PIN 2
PIN 14
DATA+
grau / grey
PIN 7
PIN 17
DATA-
rosa / pink
PIN 8
PIN 1-6, 11-13,
15, 16
frei / free
nicht belegt / not used
PIN
5,
6,
9,
10
frei / free
nicht belegt / not used
Gehäuse
Housing
Außenschirm
External shield
Schirm
Shield
Gehäuse
Housing
