160 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

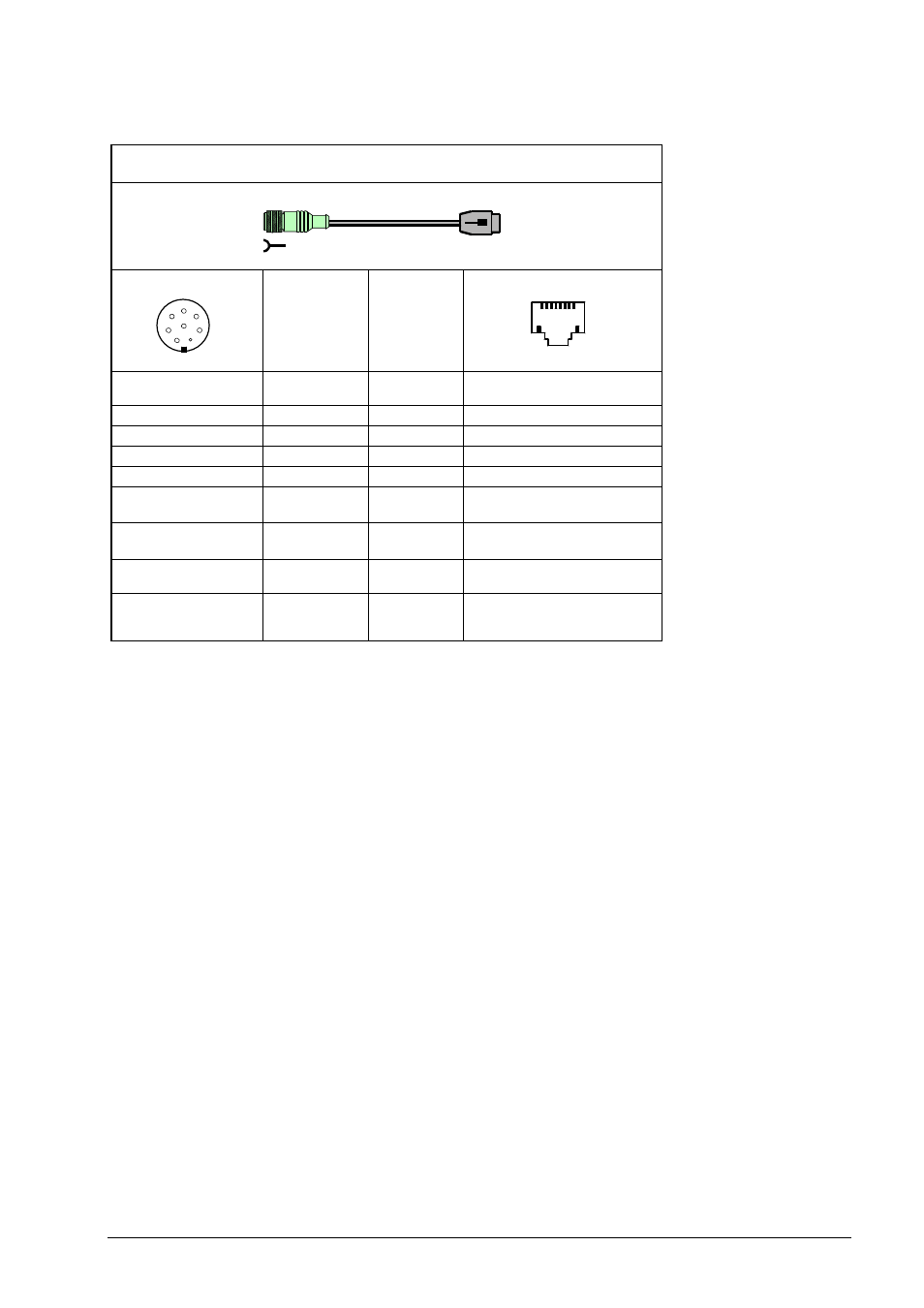

4.3.96 Adapterkabel SIEMENS RJ 45 Stecker 8+2-pol./8-pol.
4
3
2 1
6
7
8
5
8 . . . . . . 1
B A
Adapterkabel ID 1078299-xx
Adapter cable ID 1078299-xx
Signal Farbe
Color
Stecker 8-pol. Buchse
8-pin connector (female)
Stecker 10-pol. Stift
10-pin connector (male)
PIN 3 RX+ rosa / pink PIN 1
PIN 4 RX- blau / blue PIN 2
PIN 7 TX+ grün / green PIN 3
PIN 6 TX- gelb / yellow PIN 6
PIN 1 +V
U
P
rot / red A
PIN 5 0 V
U
N
schwarz / black B
Gehäuse
Housing
Außenschirm /
External shield
Schirm /
Shield
Gehäuse
Housing
PIN 2, 8
frei / free
nicht belegt / not used
PIN 4, 5, 7, 8
frei / free
nicht belegt / not used
