Produktbeschreibung
AX5805 / AX5806
31
3.6.2.7 Status-Wort Default Mapping für Achse2 (1. Byte feste Belegung)
Status-Wort Default Mapping für Achse2 1A00:13 – 1A00:1A
Bit
Belegung
Einstellmöglichkeit
Default-Wert
0
Safe Torque Off (Axis 2 STO)
keine
0x6E400001
1
Safe Speed Monitor (Axis 2 SSM_1)
keine
0x6EE00101
2
Safe Speed Monitor (Axis 2 SSM_2)
keine
0x6EE00201
3
Safe Operating Stop Axis 2 (SOS_1)
keine
0x6E680101
4
Safe Speed Range (Axis 2 SSR_1)
keine
0x6E800101
5
Safe Direction positive (Axis 2 SDIp)
keine
0x6ED00001
6
Safe Direction negative (Axis 2 SDIn)
keine
0x6ED10001
7
Error Acknowledge (Axis 2 ErrAck) keine
0x6E320001

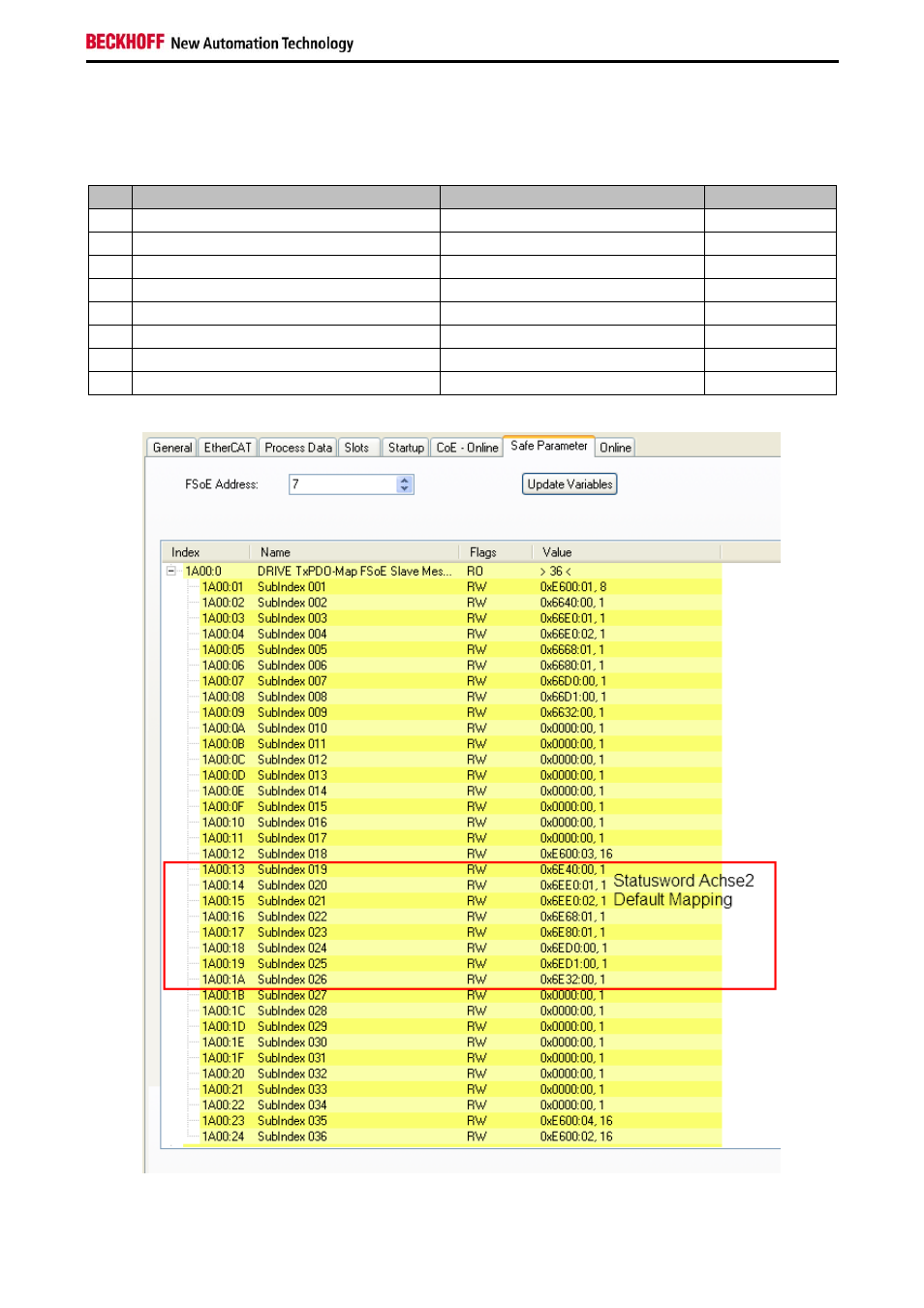

Abbildung 17: Statusword Default Mapping Achse2
