Produktbeschreibung
36
AX5805 / AX5806
3.6.4 Parametrierung und Referenzierung der sicheren Position
Die Sicherheitsfunktionen SLP (Safely-limited Position) und SCA (Safe CAM) können erst verwendet
werden, wenn die Position referenziert ist.
3.6.4.1 Voraussetzungen
Eine externe Position (z.B. Position der NC) muss mit dem Standard-Prozessabbild (Position Actual Value)
der AX5805 verknüpft werden.

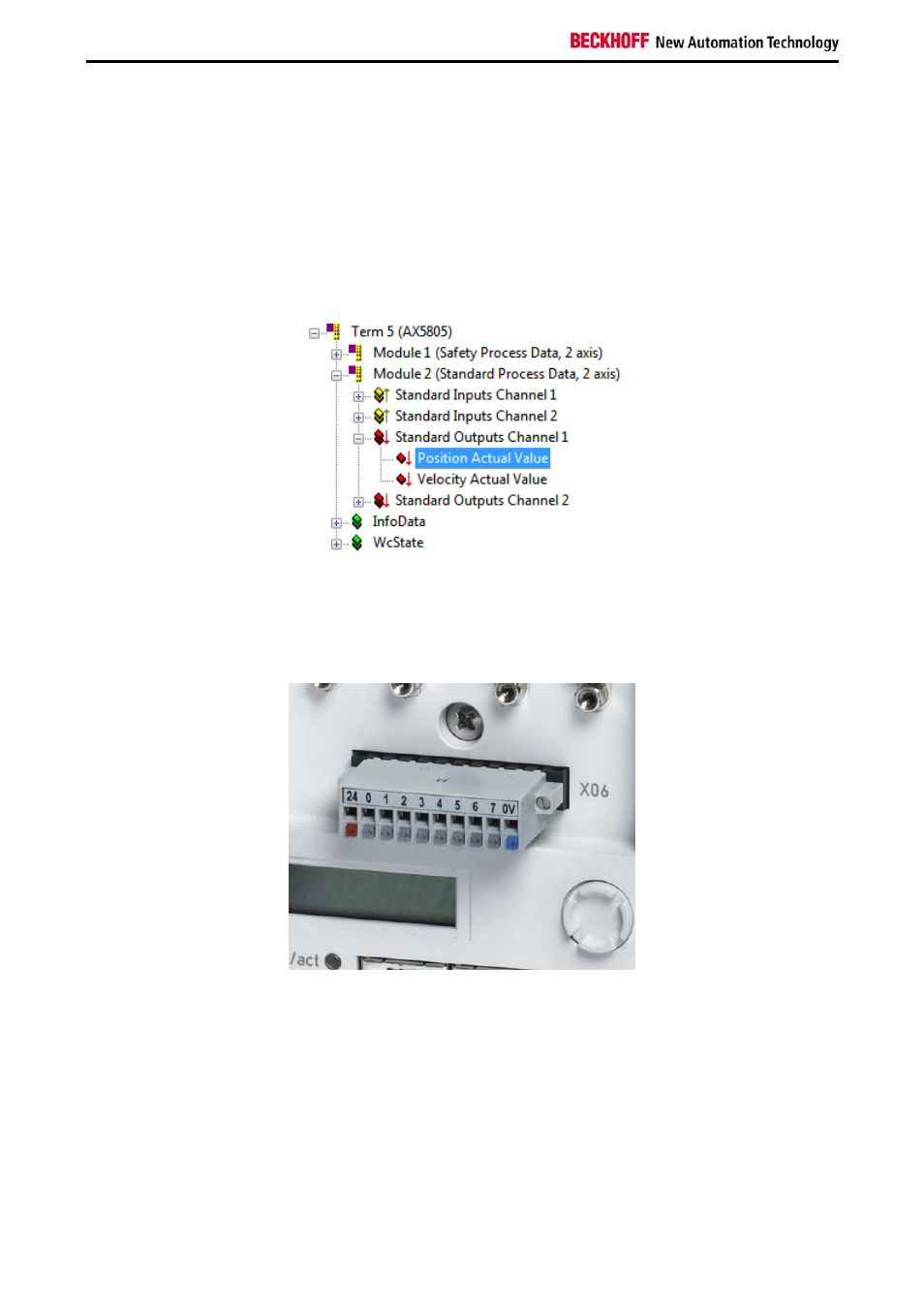

Abbildung 21: Eine externe Position muss mit der AX5805 verknüpft werden
Ein Referenznocken (z.B. Näherungsschalter) muss an den digitalen Ein-/Ausgängen X06 (Gerätefront) des
AX5000 angeschlossen werden. Die entsprechende Nummer des digitalen Eingangs (0 bis 7) muss in dem
Parameter Reference_Position_Inputpin eingetragen werden.
Abbildung 22: GPIO (X06) am AX5000
