Düsenverlängerung auf 18 mm
Düsenverlängerungs-Skala
Messmarkierung
Wenn die Steuerung keine ausreichend große Spannungsänderung zwischen den Düsenverlängerungs-Positionen
0 mm und 18 mm erkennt, kann die Kalibrierung nicht durchgeführt werden.
Fortsetzung von vorhergehender Seite
Kalibrierungs-
Ergebnis
Push to Select
(für Auswahl drücken)
+
=
Push to Select
(für Auswahl drücken)
+
=

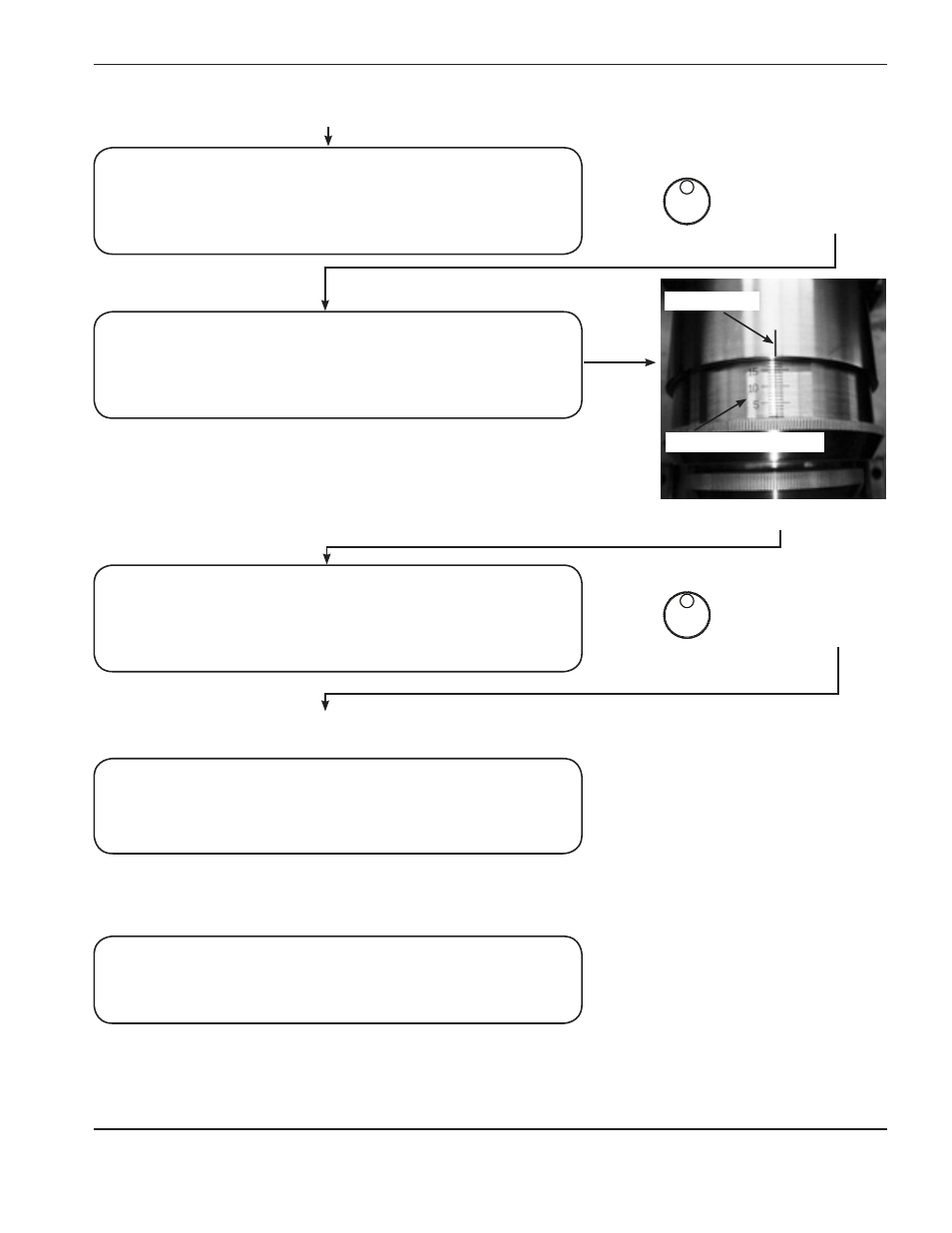

Wenn die Kalibrierung erfolgreich war, wird die folgende Meldung angezeigt. Die Parameter können je nach Anlage
leicht variieren.
Wenn bei der Kalibrierung ein Fehler aufgetreten ist, wird die folgende
Meldung angezeigt.
Düsen-
verlängerungs-
Bildschirm 2
Move Nozzle Extension to 18 mm
Push Rotary Wheel when at position
Nozzle Position Calibration Complete
Scale Factor = 553
Push select to accept new value
Calibration Error! Loading Defaults
Scale Factor = 500
Push select to accept new value
Move Nozzle Extension to 18 mm
Push Rotary Wheel when at position
Move Nozzle Extension to 0 mm
Push Rotary Wheel when at position
