Wartung
HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2 4-13
8. Legen Sie die Linsenhalterung auf eine ebene Oberfläche, die Seite mit der Beilagscheibe nach oben, und
legen Sie ein Linsenputztuch unter.
9. Schrauben Sie vorsichtig den Linsen-Haltering mit dem Linsenschlüssel etwas auf die Linsenhalterung. Achten
Sie darauf, die Gewinde nicht zu überschneiden. Ziehen Sie den Linsen-Haltering NOCH NICHT FEST.

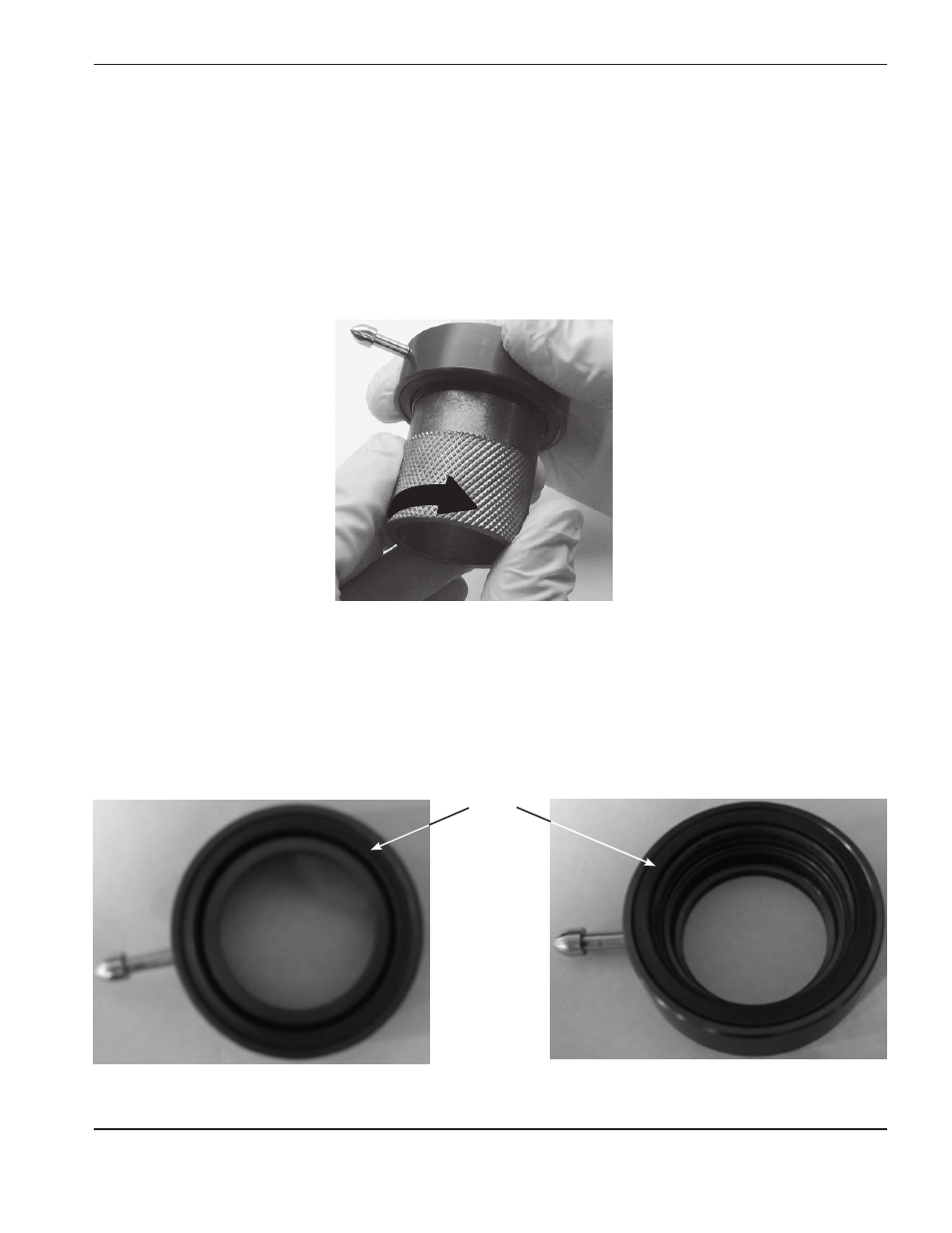

10. Sobald das Gewinde des Linsen-Halterings zu greifen beginnt, drehen Sie Linsenhalterung und
Linsenschlüssel um, so dass die Linsenhalterung nun oberhalb des Linsenschlüssels liegt (siehe Abbildung
unten). Dies verhindert, dass Staub und Schmutz von den Gewinden beim Zuschrauben des Linsen-Halterings
auf die Linse fallen. Ziehen Sie ihn nun fest.
11. Untersuchen Sie noch einmal die gesamte Anordnung, wie vorher in diesem Abschnitt beschrieben.
12. Überprüfen Sie, ob obere und untere Dichtung ordnungsgemäß in der Linsenhalterung sitzen.
Dichtungen
