InstallatIon

HyIntensity Fiber Laser

Betriebsanleitung – 807091 Revision 2

2-45

7

Laserkopf-e/A-Kabel – 223169

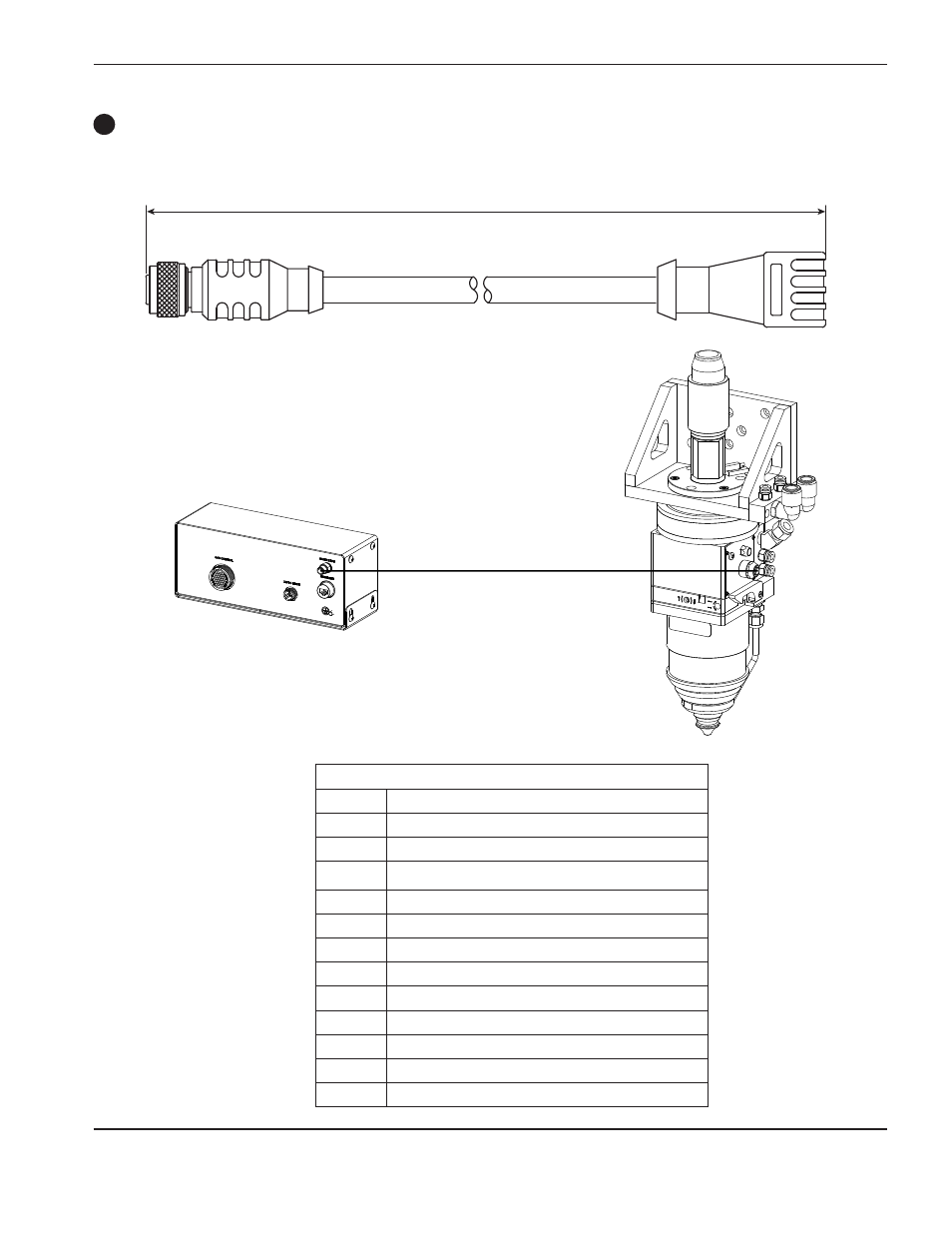

Mit diesem Kabel wird die Laserkopf-Steuerung mit dem Laserkopf verbunden.

Anschlussbelegung Laserkopf-Steuerung e/A

Stift

Signal

1

Masse

2

Kapazitiver Höhensensor

3

Masse

4

Reserve

5

Masse

6

+15 VDC

7

–15 VDC

8

Düsenverlängerung

9

Linsentür

10

Kollision

11

Düsenkontakt

12

+10 VDC

10 m
