InstallatIon
HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2 2-49

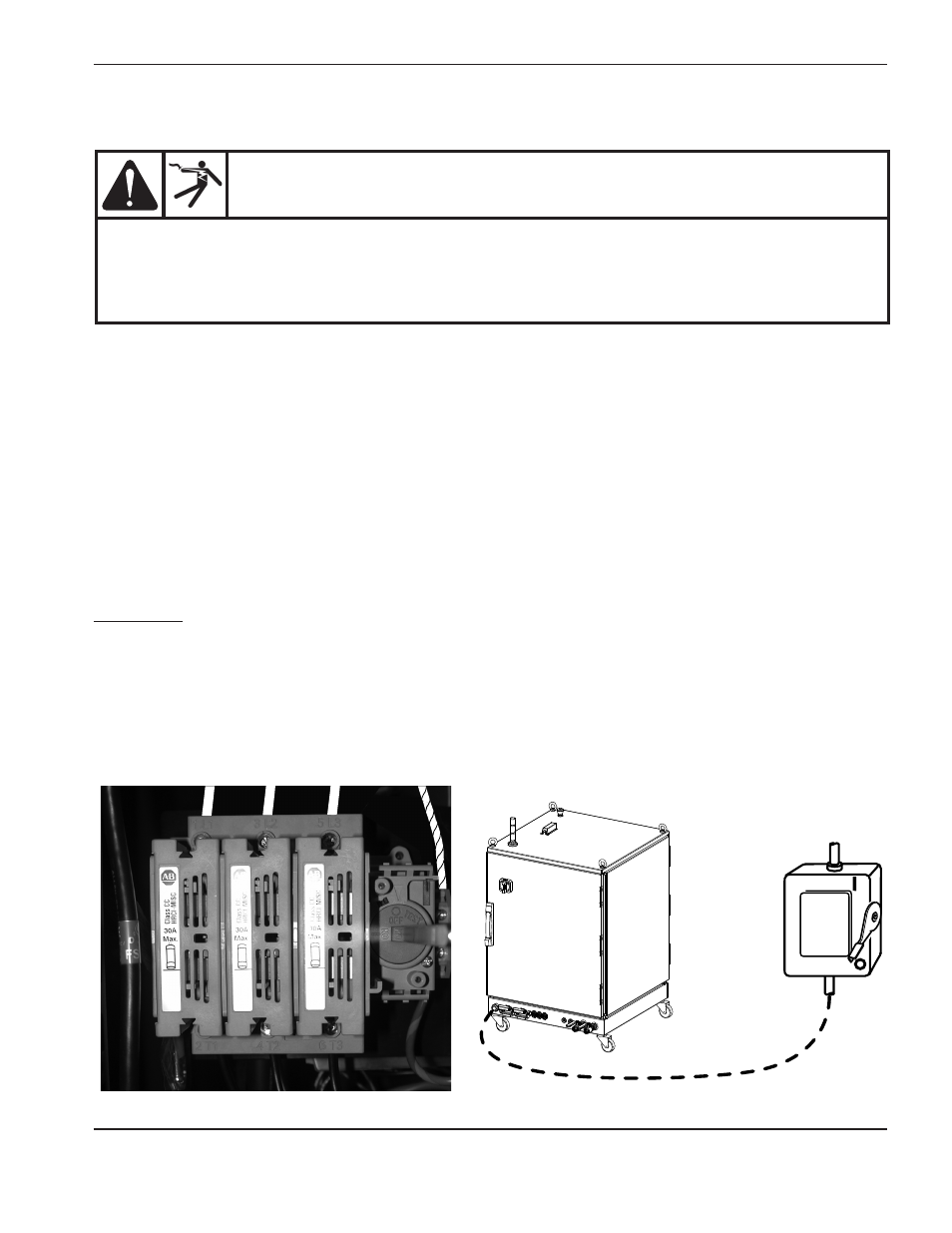

Netz anschließen
1. Führen Sie das Netzkabel durch die Zugentlastung an der Rückseite der Faserlaserquelle.
2. Öffnen Sie die Tür an der Rückwand des Faserlaserquellengehäuses und suchen Sie die
Netzanschluss-Klemmenleiste.
3. Schließen Sie die Netzstromleitungen an die Klemmen an, wie unten dargestellt.
4. Der Hauptschalter muss sich in der Stellung AUS (OFF) befinden und für die gesamte Dauer der
Installation der Anlage auch in der Stellung AUS bleiben.
5. Schließen Sie die Leitungen des Netzkabels zum Hauptschalter unter Beachtung der nationalen und örtlichen
Elektrizitätsvorschriften an.
Drahtfarben
L1 = Rot
L2 = Weiß
L3 = Schwarz
(Pe) Schutzleiter = Grün/Gelb
1 L1 3 L2 5 L3
Hauptschalter
Netzkabel
Erde Rot Weiß Schwarz
GeFAHR
eLeKtRIScHeR ScHLAG KANN tÖDLIcH SeIN.
D er Hauptschalter muss sich in der Stellung AUS (OFF) befinden, bevor die Stromversorgungskabel
angeschlossen werden. In den USA muss eine Sperr-/energieabschaltung („Lock-out/tag-out“)
verwendet werden, bis die Installation beendet ist. In anderen Ländern müssen die jeweiligen
nationalen und örtlichen Sicherheitsmaßnahmen befolgt werden.
4.
