Spezifikationen
1-6 HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2
Durchmesser 6,8 mm Durchsteckloch (4 Stellen)
Durchmesser 11,1 mm Senkung
Draufsicht
Vorderansicht Rückansicht
31,5 mm
171,5 mm
152,4 mm
57,2 mm
Durchmesser
108,0 mm
101,6 mm
269,8 mm
Gesamtlänge
Durchmesser 6,6 mm Durchsteckloch (4 Stellen)
Durchmesser 11,0 mm Senkung
45,0 mm
Durchmesser 3,0 mm
(2 Stellen)
90,0 mm
32,0 mm
50,0 mm
36,0 mm
62,7 mm

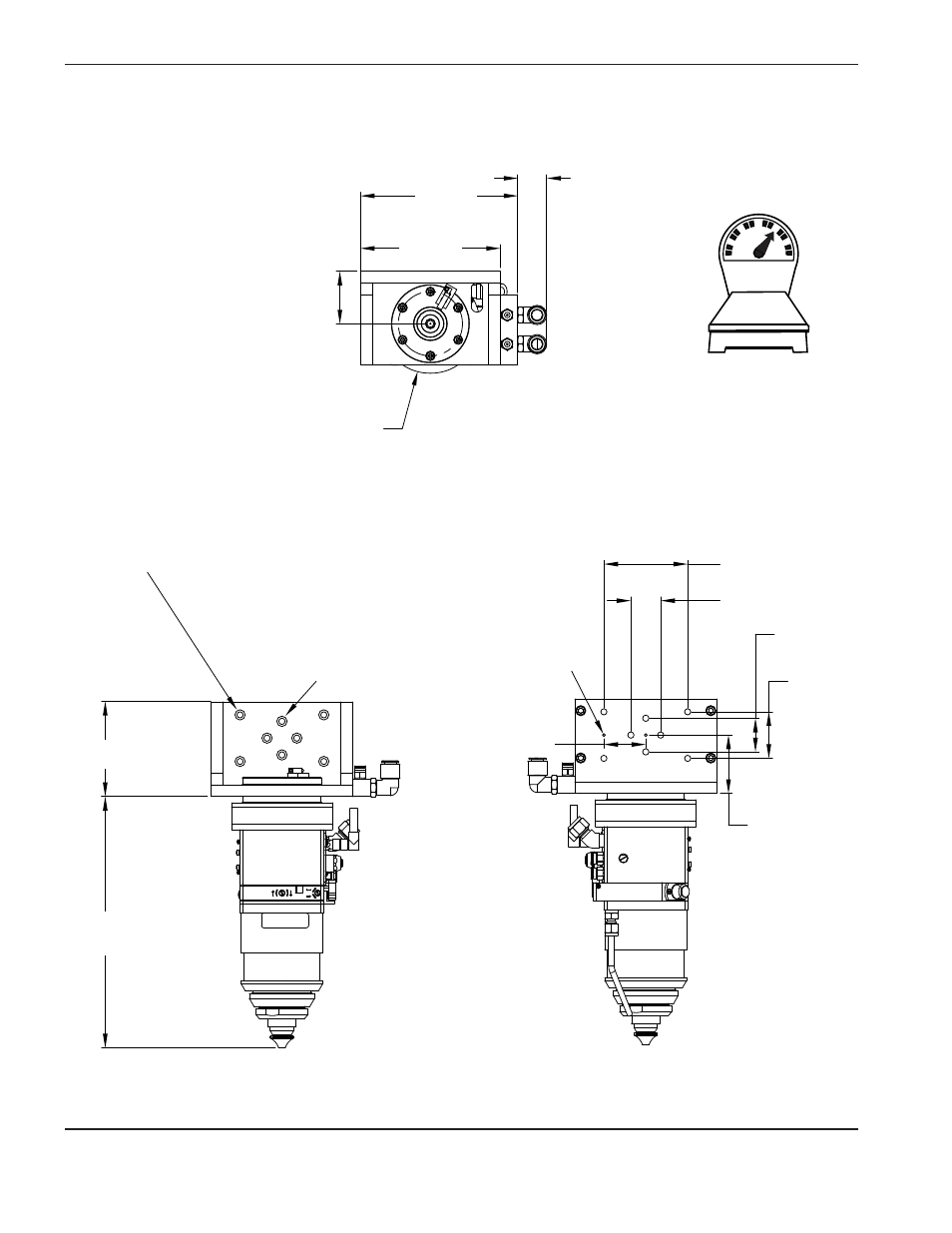

Montageabmessungen
7,8 kg
