InstallatIon
2-40 HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2

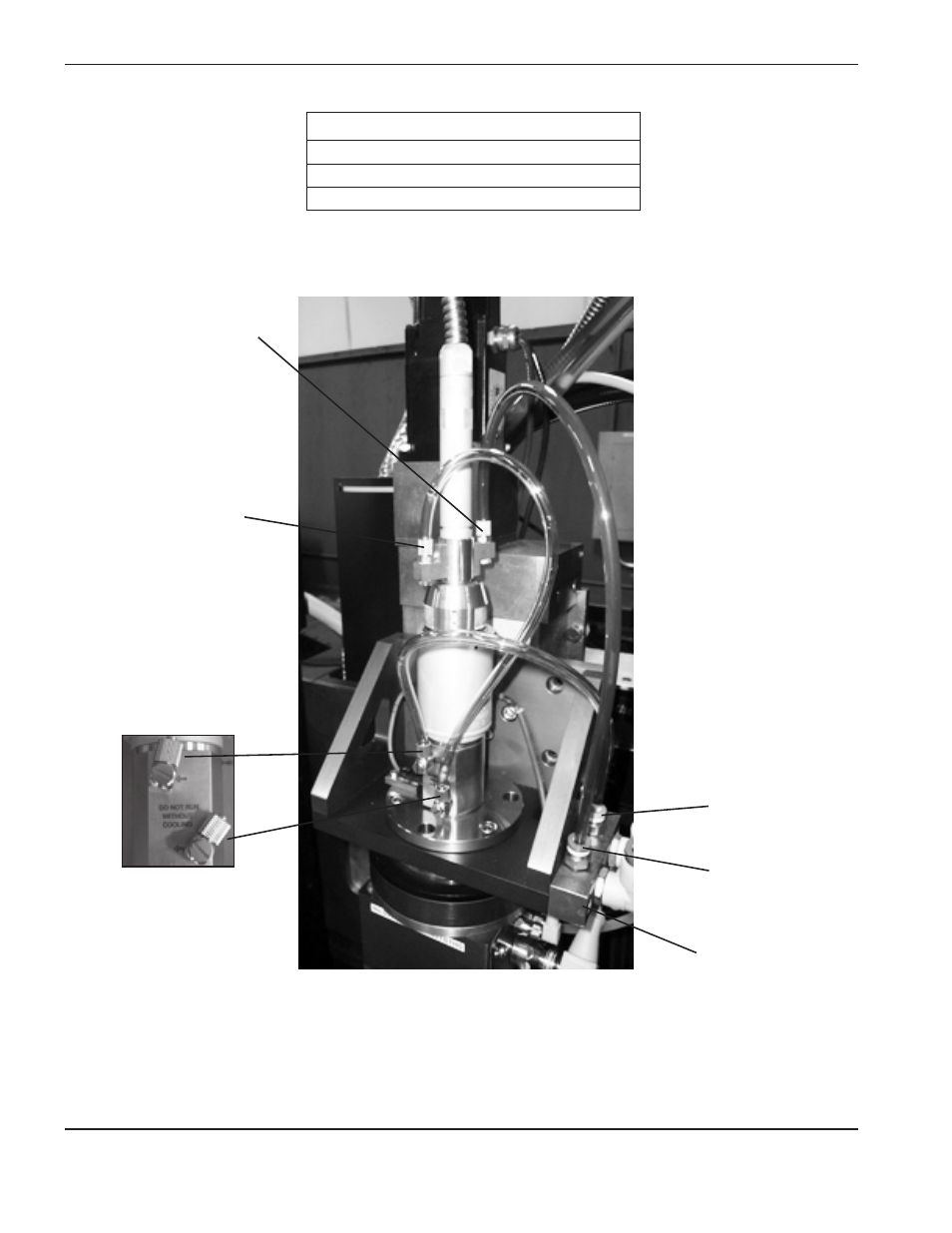

In diesem System enthaltene Schläuche
Blauer Schlauch: 6 mm Außendurchmesser
Roter Schlauch: 6 mm Außendurchmesser
Schwarzer Schlauch: 6 mm Außendurchmesser
Laserkopf-Verteiler
Blauer 6 mm
Versorgungs-Anschluss
Anschluss „WATER IN“ des Bajonetts
Anschluss „WATER OUT“ des Bajonetts
Roter 6 mm
Rücklauf-Anschluss
Glasfaserkabel und Kollimator-Kühlschläuche
Anschluss „WATER IN“ des
Kollimators
Anschluss „WATER OUT“ des
Kollimators
