Betrieb der Gaskonsole
Bei der Gaskonsole handelt es sich um ein automatisches Gerät, das während des normalen Betriebs sehr wenig
Eingriff von Seiten des Bedieners erfordert. Alle Funktionen der Gaskonsole werden automatisch von der CNC
gesteuert. Die CNC bekommt von der Gaskonsole auch Rückmeldungen bezüglich des Schneidgasdrucks oder
etwaigen Fehlern. Mittels der Funktion „Gas-Test“ der Hypertherm CNC können die Proportionalventile getestet werden.
Für alle anderen CNCs überspringen Sie die untenstehenden Schritte 1 bis 3, senden Sie geeignete Befehle für
Gasauswahl und -sollwert an die LPC E/A-Schnittstelle und überprüfen Sie die Ausgabeventile wie unten in Schritt 4
beschrieben.
Anmerkung: Die Anlage muss sich im Laserschnittmodus (im Gegensatz zum Testmodus) befinden, damit der
Gastest ordnungsgemäß funktioniert.
Schneidgasdrücke testen
1. Gehen Sie auf den Bildschirm „Laser-
Schneidtabelle“ der Hypertherm CNC.
2. Wählen Sie die gewünschte
Schneidtabelle oder legen Sie
Hilfsgastyp, Lochstechdruck und
Schneiddruck fest.
3. Drücken Sie die Schaltfläche „Gas-Test“.
Siehe Abbildung rechts.
4. Gastyp und -druck werden auf dem
Hauptbildschirm der Laserkopf-
Steuerung angezeigt. Die auf dem
Bildschirm angezeigten Werte sollten
mit jenen in der Schneidtabelle
übereinstimmen, mit einer Toleranz von
max. 5 % oder 1 psi, je nachdem, welche
größer ist.
Laser power 1500W O2 12 PSI
Beam ON System OK

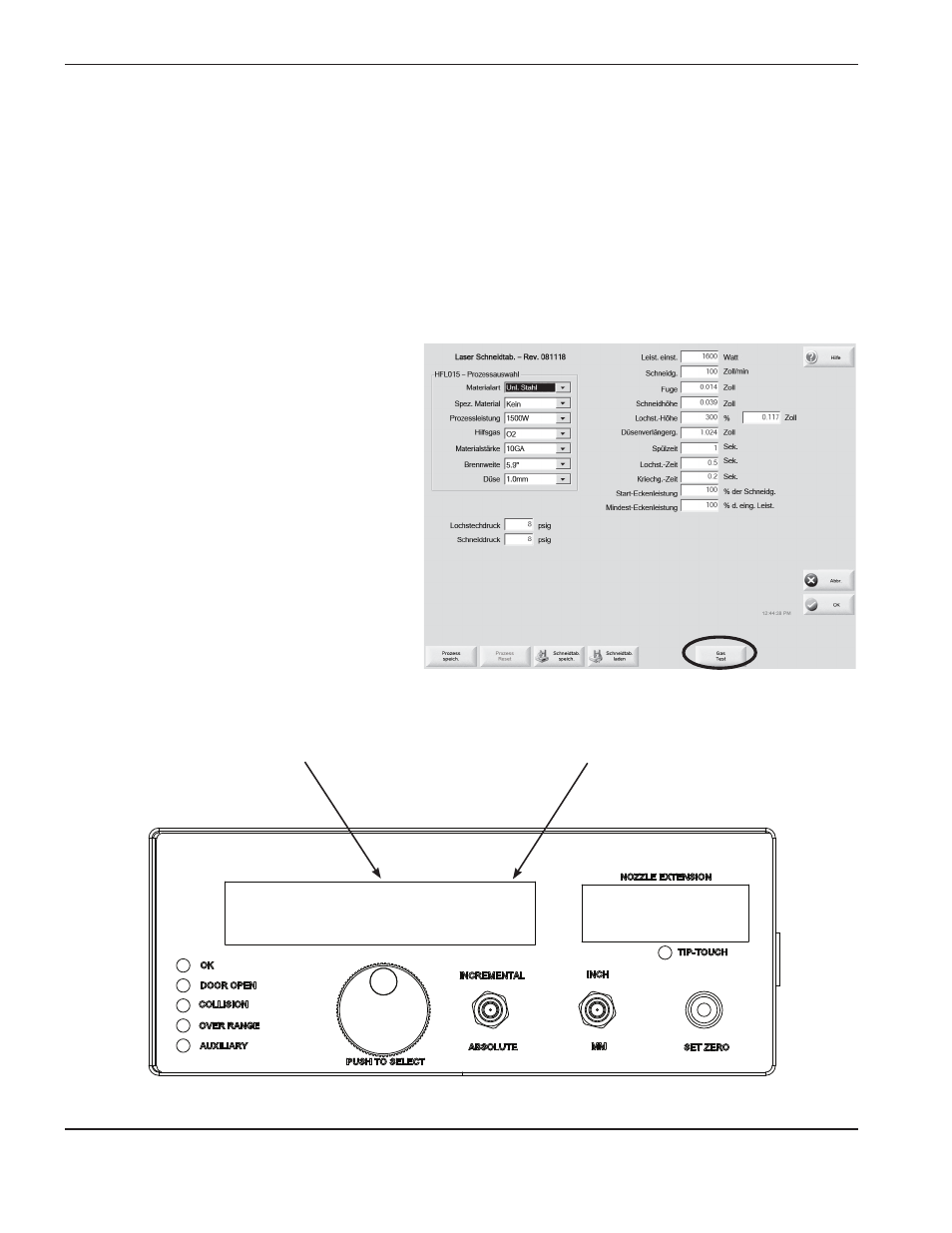

Bildschirm mit der Laser-Schneidtabelle
Laserkopf-Steuerung
Gastyp Gasdruck
