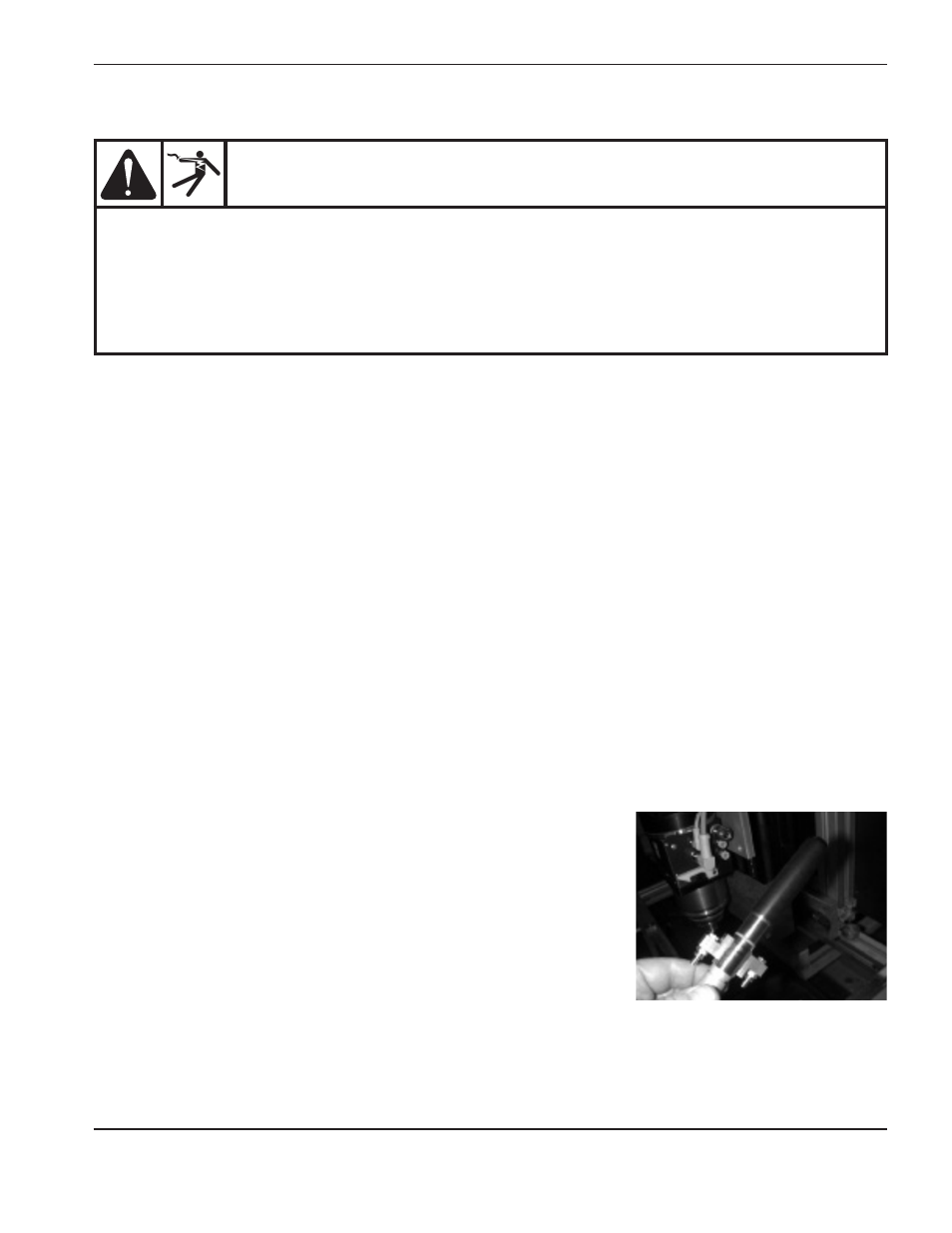

InstallatIon
HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2 2-29
Installation des Glasfaserkabels
WARNUNG
• Betrieb und Wartung von automatischen Geräten bergen potenzielle Gefahren in sich.
• Diese Arbeiten sollten nur von qualifiziertem Personal durchgeführt werden.
• tReNNeN UND eNtFeRNeN SIe VOR BeGINN DeR ARBeIteN JeGLIcHe
StROMZUFUHR ZUM GeHÄUSe DeR FASeRLASeRQUeLLe.
• Wenn diese Anleitung nicht genau in der angegebenen Reihenfolge befolgt wird
oder Schritte nicht vollständig ausgeführt werden, können unerwünschte ergebnisse
auftreten.
1. Verlegen Sie das Glasfaserkabel sorgfältig vom Faserlaserquellengehäuse durch die schützenden Kabelkanäle
des Maschinenrahmens bis zum Laserkopf.
Anmerkung: Manchmal kann das Bajonett nicht verdreht werden, um das Glasfaserkabel, nachdem es zum
Laserkopf verlegt wurde, an den roten Punkten am Kollimator und dem Bajonett auszurichten, ohne
übermäßige Torsion am Kabel zu erzeugen. In diesem Fall entfernen Sie die drei Inbusschrauben,
mit denen der Laserkopf-Adapter auf der Laserkopf-Montagehalterung befestigt ist. Danach drehen
Sie den Kollimator so, dass die roten Punkte ohne übermäßiges Verdrillen des Glasfaserkabels
zur Deckung gebracht werden können, und schrauben Sie die drei Inbusschrauben wieder fest.
Der Laserkopf-Adapter kann um jeweils 120° verdreht werden, um eine etwaige Torsion aus dem
Glasfaserkabel zu nehmen.
2. Kontrollieren Sie den gesamten Pfad des Glasfaserkabels und überprüfen Sie, ob der Mindest-Biegeradius
von 100 mm nirgends unterschritten wurde, sowie ob das BDO nirgends eingequetscht ist, wodurch es bei
Maschinenbewegung beschädigt werden könnte.
3. Überprüfen Sie, ob das Glasfaserkabel beim Laserkopf für die Auf- und Ab-Bewegungen der
Höhenverstellungsachse des Laser-Schneidkopfes genug Spielraum hat.
4. Fixieren Sie vorübergehend das Ende des BDO in der Nähe des Laserkopfes, so lange bis es am Kollimator
angeschlossen wird.
Anmerkung: Nehmen Sie die schwarze Schutzkappe am Ende des
Glasfaserkabels erst ab, wenn Sie dazu aufgefordert werden
(weiter unten in dieser Anleitung).
