Spezifikationen
HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2 1-9
Gas-Steuerkonsole – 051024
Übersicht
Die Gaskonsole verwaltet die Auswahl des Schneidgases und stellt dessen Druck ein. Außerdem regelt sie
Durchflussmenge und Druck der Luft zum Spülen und an den Seitenstrahlauslässen des Laserkopfes. Um all diese
Funktionen ausführen zu können, beinhaltet sie Proportionalventile, Magnetventile, Druckumformer, Schläuche und
Armaturen.
• Die empfohlene Maximallänge der Versorgungsschläuche zwischen Gaszufuhr und Gaskonsole beträgt 50 m.
• Der empfohlene Mindest-Innendurchmesser (ID) der Luft- und Sauerstoffschläuche beträgt 10 mm. Der
empfohlene Mindest-Innendurchmesser (ID) der Stickstoffschläuche beträgt 12 mm.
• Die maximale Schlauchlänge zwischen Gaskonsole und Laserkopf beträgt 10 m.
• Die maximale Kabellänge zwischen Gaskonsole und Laserkopf-Steuerung beträgt 10 m.

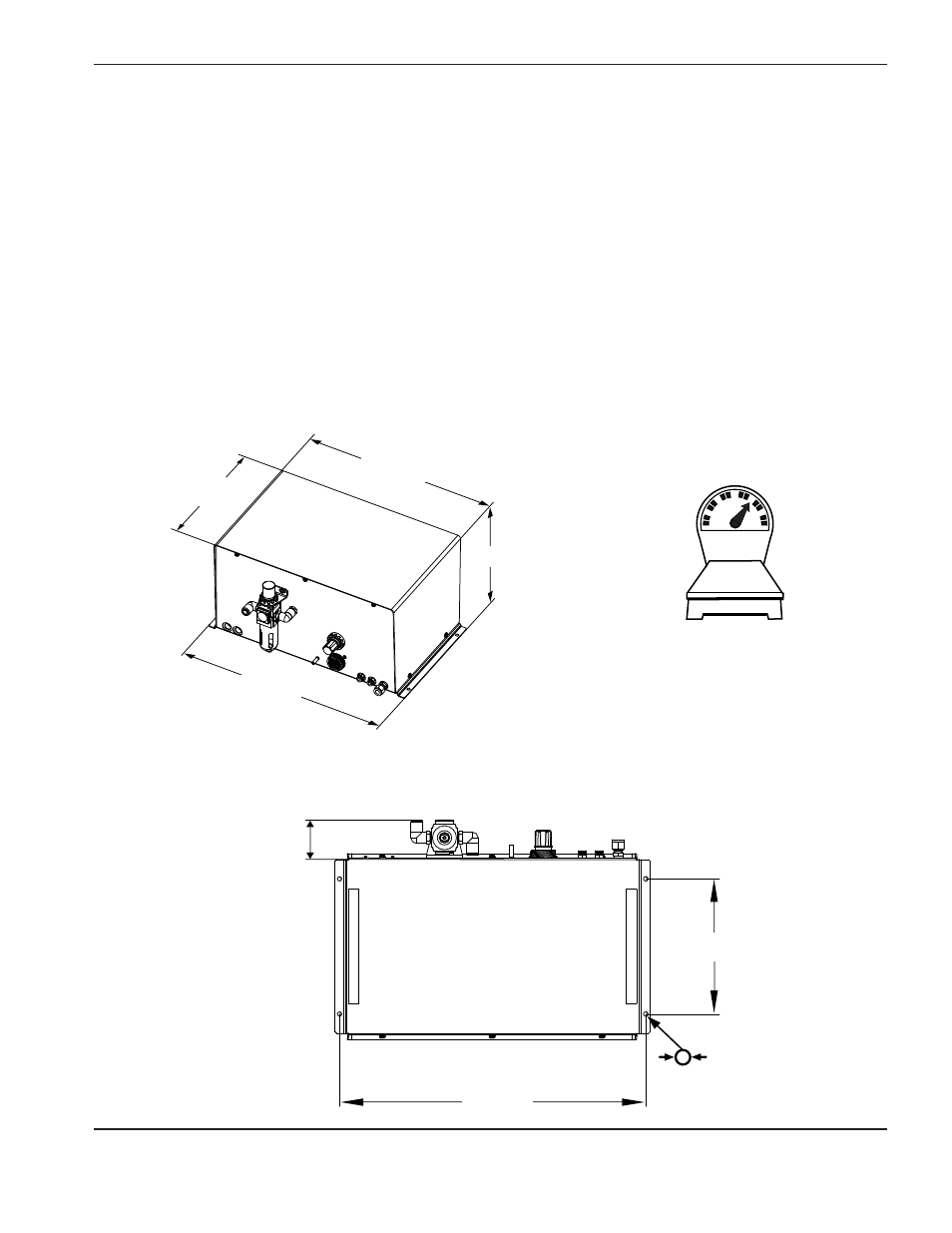

460,375 mm
203,2 mm
434,77 mm
266,7 mm
13,0 kg
63,5 mm
6,731 mm
(4 Stellen)
473,3 mm
238,2 mm
