Test 3 – Wechsel des Brenners
1. Brenner und Verschleißteile gegen einen neuen Brenner und neue Verschleißteile austauschen.
2. Pumpe manuell mit dem Einstellknopf für manuelle Pumpensteuerung am CNC-Bildschirm auf EIN schalten (siehe
Schritt 1 unter „Manueller Pumpenbetrieb“). 60 Sekunden lang laufen lassen, dann am CNC-Bildschirm nach der
Durchflussmenge sehen.
Ist die Durchflussmenge am CNC-Bildschirm 3,4 l/min oder mehr, Brenner austauschen.
Ist die Durchflussmenge noch immer geringer als 3,4 l/m, weiter mit Test 4.
Test 4 – Zufuhrleitung zur Brenneranschlussdose
1. Strom auf AUS schalten. Kühlmittel-Zufuhrleitung von der Brenneranschlussdose trennen und sie in einen 3,8 Liter-
Behälter halten. Ein Hypertherm-Kühlmittel-Behälter eignet sich gut.
2. Nachmessen, wie lange es dauert, um den Behälter zu füllen. Strom auf EIN schalten. Pumpe manuell mit dem
Einstellknopf für manuelle Pumpensteuerung am CNC-Bildschirm auf EIN schalten (siehe Schritt 1 unter „Manueller
Pumpenbetrieb“). Aufschreiben, wie lange es dauert, um den Behälter zu füllen.
3. Kühlmittel-Zufuhrleitung wieder an die Brenneranschlussdose anschließen.
Dauert es länger als 65 Sekunden, um den Behälter zu füllen, ist nach einer Behinderung bzw. einem Knick im
Kühlmittelschlauch zwischen Brenner und LHF/RHF-Konsole zu suchen. Gibt es keine Behinderung bzw. keinen Knick,
Brennerleitungen austauschen.
Ist der Behälter innerhalb von 65 Sekunden oder weniger gefüllt, weiter mit Test 5.

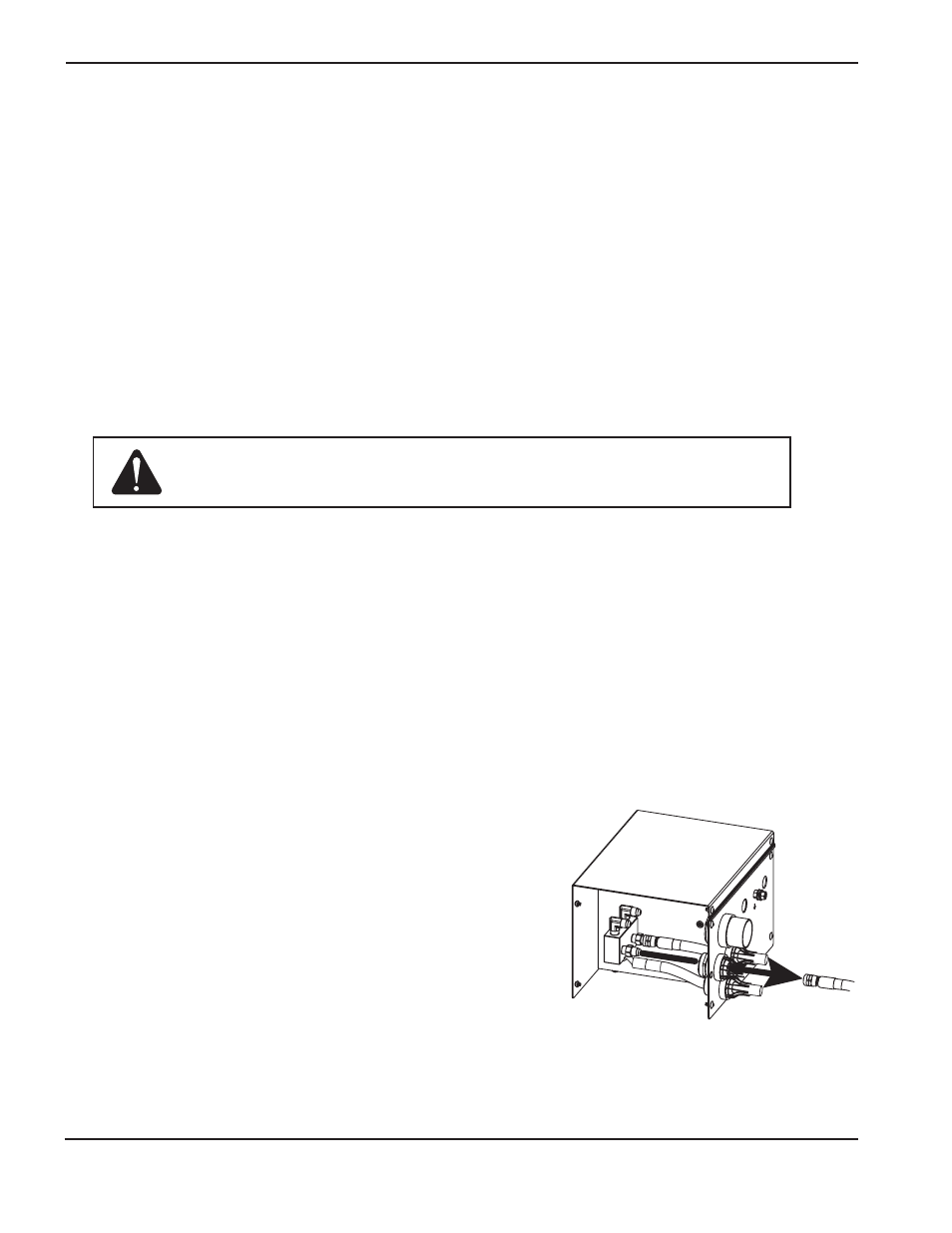

Test 5 – Rücklaufleitung von der Brenneranschlussdose
(an der Zündkonsole abnehmen)
1. Strom auf AUS schalten. Kühlmittel-Rücklaufleitung (blauer Schlauch
mit rotem Band) von der LHF/RHF-Konsole abnehmen und in einen
3,8 Liter-Behälter halten. Ein Hypertherm-Kühlmittel-Behälter eignet
sich gut.
2. Nachmessen, wie lange es dauert, um den Behälter zu füllen. Strom
auf EIN schalten. Pumpe manuell mit dem Einstellknopf für manuelle
Pumpensteuerung am CNC-Bildschirm auf EIN schalten (siehe
Schritt 1 unter „Manueller Pumpenbetrieb“). Aufschreiben, wie lange
es dauert, um den Behälter zu füllen.
3. Kühlmittel-Rücklaufleitung wieder anschließen.
Dauert es länger als 65 Sekunden, um den Behälter zu füllen, ist nach einer Behinderung in der Brenneranschlussdose
zu suchen. Brenneranschlussdose austauschen.
Ist der Behälter innerhalb von 65 Sekunden oder weniger gefüllt, gibt es eine Behinderung in der Kühlmittel-
Rücklaufleitung (von der RHF/LHF-Konsole zur Stromquelle). Kühlmittel-Rücklaufleitung austauschen
Vorsicht: Das Kühlmittel läuft sehr schnell aus dem Schlauch.
