5
ANHANG D – FASENSCHNEIDEN
HPR260 Auto-Gas Betriebsanleitung
d-13

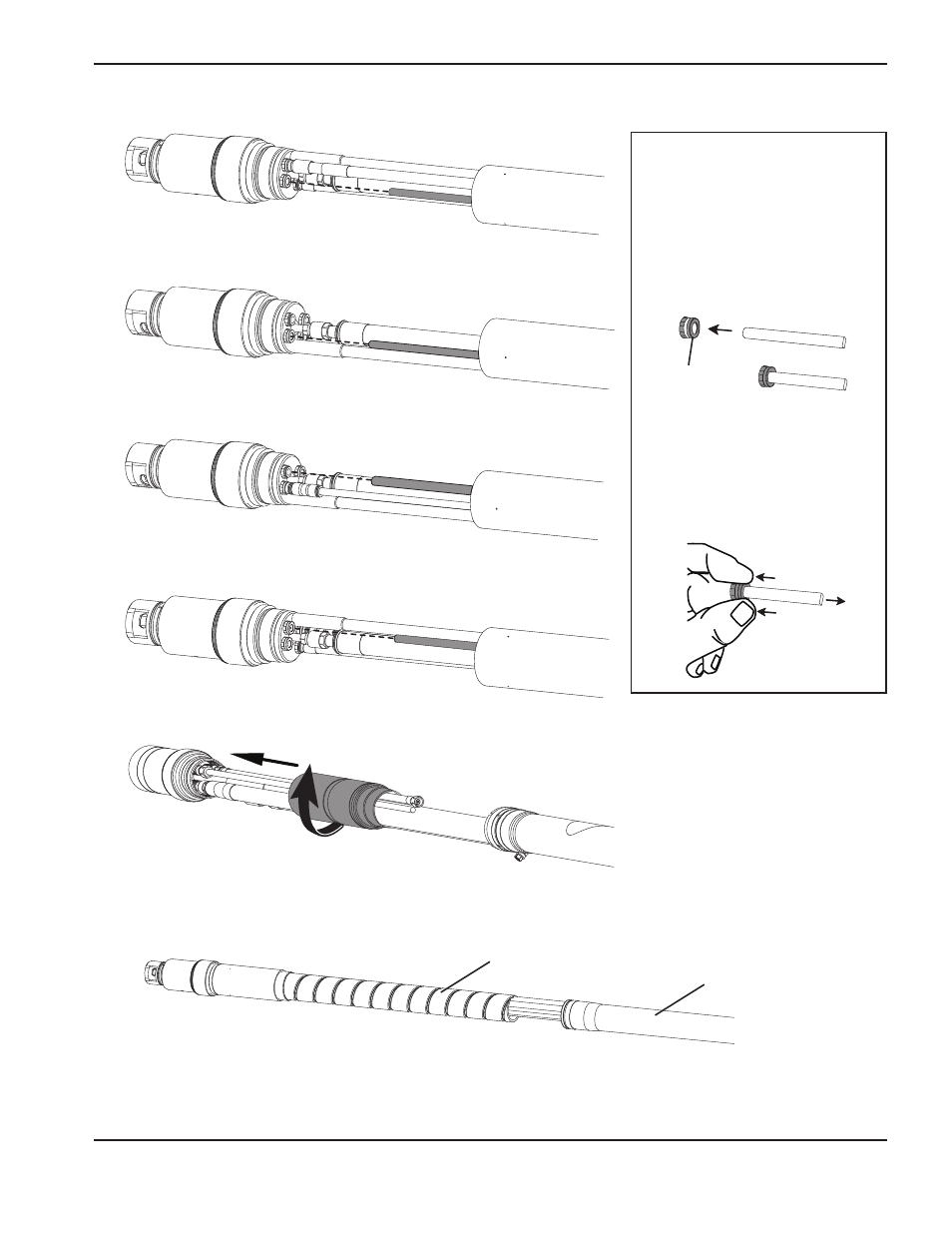

6. lasmalüftungsschlauch (weiß) anschließen.
7. Kühlmittel-Rücklaufschlauch (rot) anschließen.
8. Plasmagasschlauch (schwarz) anschließen.
9. Sekundärgasschlauch (blau) anschließen.
10. Montagemuffe über die Anschlüsse schieben und an die Brenner-Schnellkupplung anschrauben.
11. Spiralummantelung ungefähr 50 mm in den Brennerschaft schieben. Es besteht ein Abstand zwischen der
Spiralummantelung und der geflochtenen Ummantelung. Die Spiralummantelung und die geflochtene Ummantelung
werden nicht festgeklemmt.
Anmerkung: Die Stecker in den
Schritten 6 – 9 sind
Einschubanschlüsse.
Zur Herstellung einer
Verbindung ist der
Schlauchanschluss in den
entsprechenden Stecker zu
schieben, bis er stoppt.
Um einen Anschluss zu trennen,
Anschlussmuffe zurückziehen
und Schlauchanschluss
herausziehen.
Anschlussmuffe
Spiralummantelung
Geflochtene Ummantelung
