4
Anmerkung: CAN-Abschlusswiderstand.
Die Drahtbrücke muss entfernt werden.

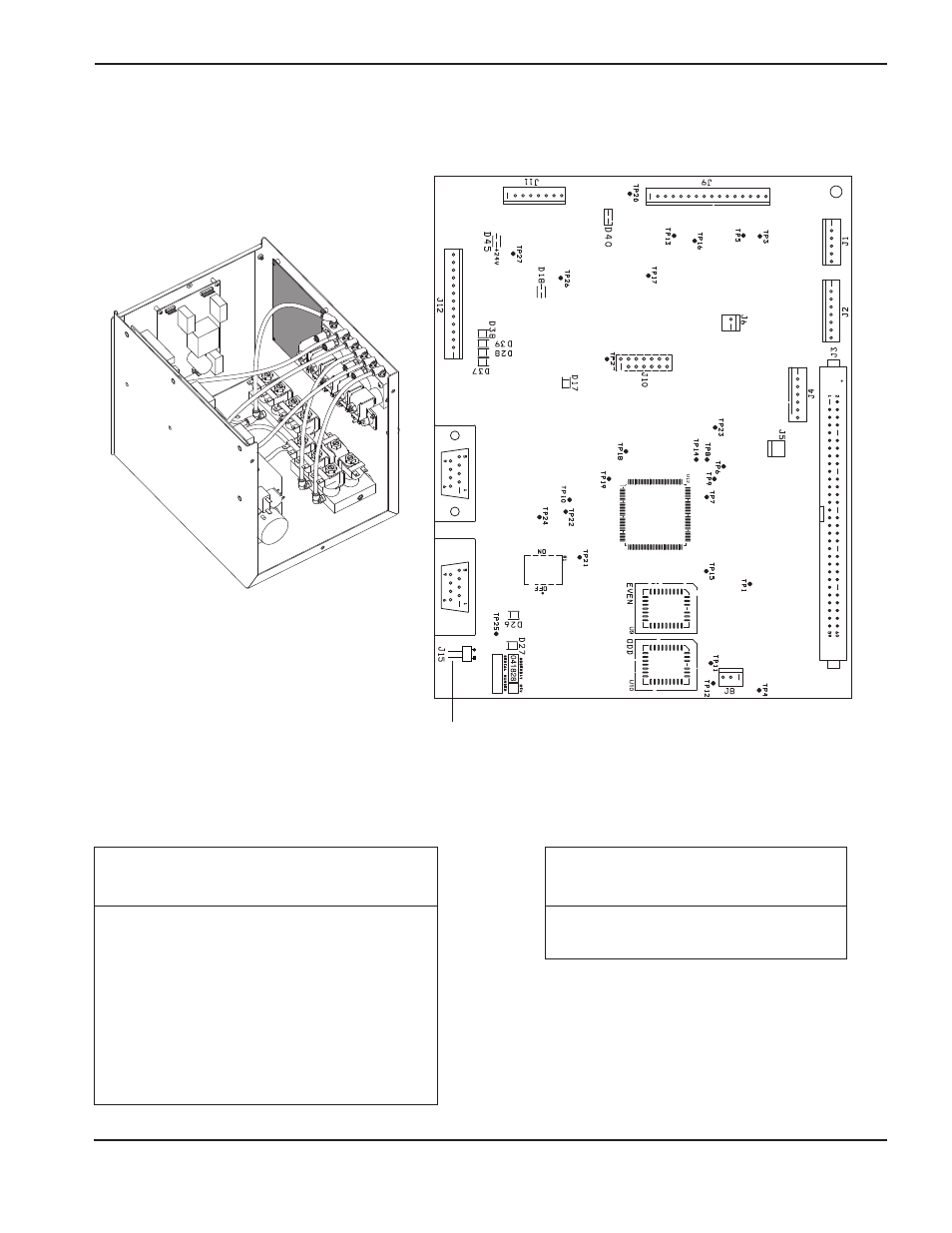

Wählkonsolen-Steuerbaukarte PCB2
LED-Liste der Wählkonsolen-Steuerbaukarte
LED
Signalname
Farbe
D17
+ 3.3 VDC
Grün
D18
+ 5 VDC
Grün
D26
CAN - RX
Grün
D27
CAN - TX
Grün
D28
Unbenutzt
Rot
D37
Unbenutzt
Rot
D38
Unbenutzt
Rot
D39
Unbenutzt
Rot
D40
+ 15 VDC
Grün
D45
+ 24 VDC
Grün
Firmwareliste für die Steuerungs-PCB2
Teil
Teil-Nr.
U9
081100
GERADE
U10
081100
UNGERADE
HPR260 Auto-Gas Betriebsanleitung
5-43
WARTUNG
