INBETRIEBNAHME
3-16 HPR260 Auto-Gas Betriebsanleitung
5

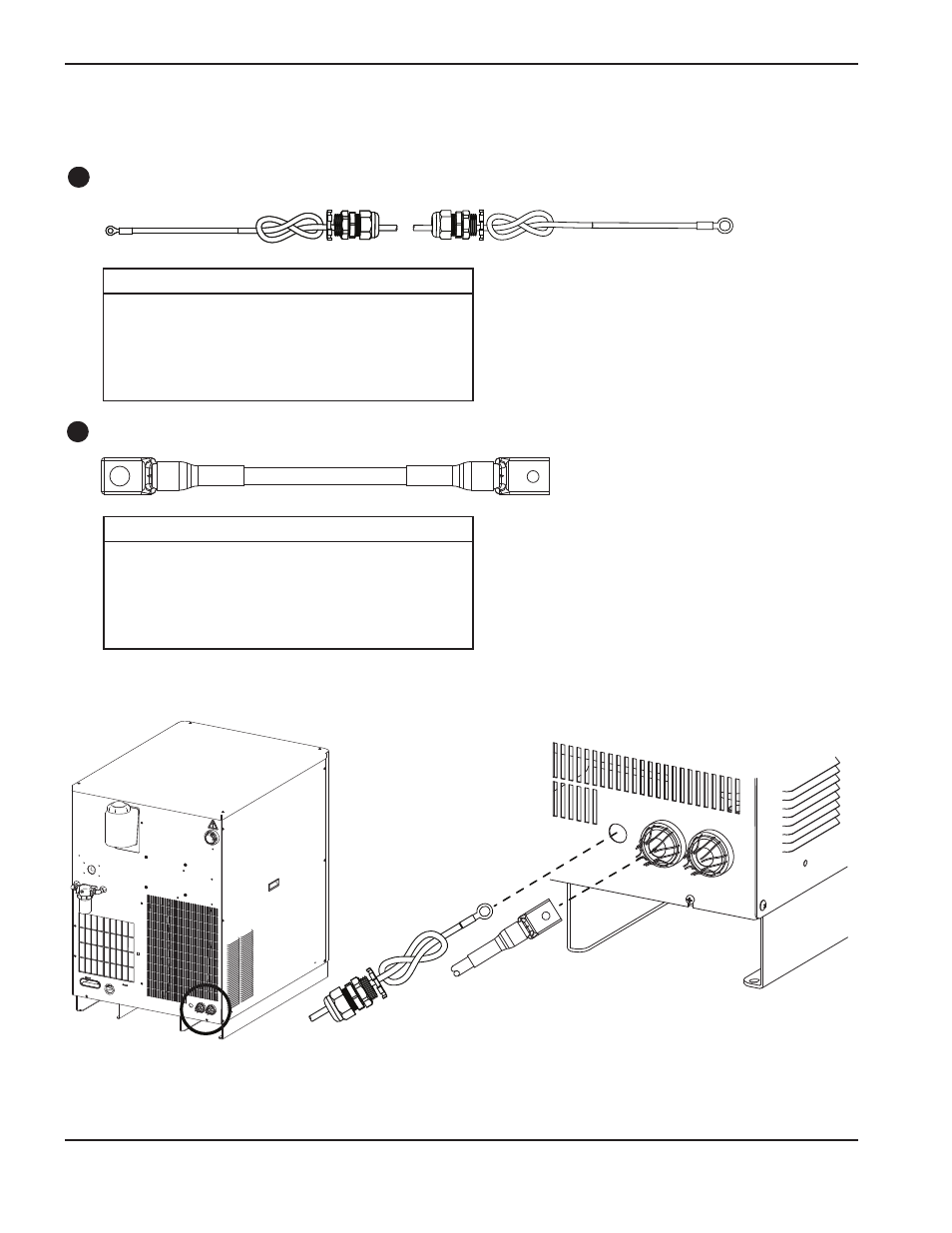

Kabel zwischen Stromquelle und Zündkonsole
Pilotlichtbogenkabel
1
Negativkabel
2
Pilotlichtbogenkabel
Negativkabel
Zündkonsolen Stromquelle
Zündkonsolen Eingabe-/Ausgabe-Baukarte
Teile-Nr. Länge Teile-Nr. Länge
123829* 1.5 m (5 ft) 123819 20 m (65 ft)
123816 3 m (10 ft) 123775 25 m (82 ft)
123817 4.5 m (15 ft) 123776 35 m (115 ft)
123773 7.5 m (25 ft) 123777 45 m (150 ft)
123818 10 m (35 ft) 123778 60 m (200 ft)
123774 15 m (50 ft) 123779 75 m (250 ft)
Teile-Nr. Länge Teile-Nr. Länge
123683* 1.5 m (5 ft) 123823 20 m (65 ft)
123820 3 m (10 ft) 123735 25 m (82 ft)
123821 4.5 m (15 ft) 123668 35 m (115 ft)
123666 7.5 m (25 ft) 123669 45 m (150 ft)
123822 10 m (35 ft) 123824 60 m (200 ft)
123667 15 m (50 ft) 123825 75 m (250 ft)
* Die Kabel mit Nummer 123683 und 123829 sind für den Einsatz in Anlagen bestimmt, bei denen die Zündkonsole auf der Stromquelle montiert ist.
