INBETRIEBNAHME
3-20 HPR260 Auto-Gas Betriebsanleitung
3

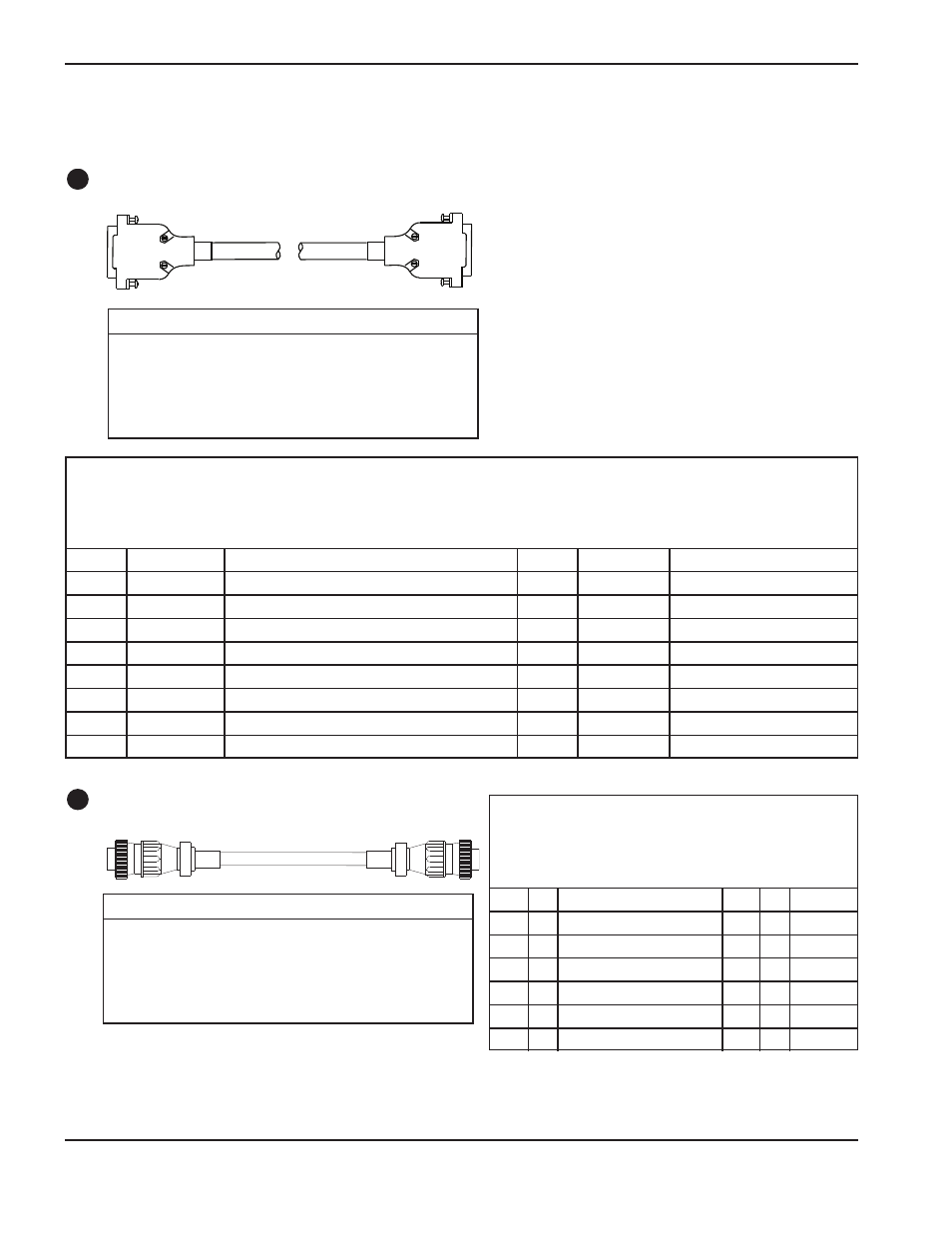

Kabel zwischen Stromquelle und Wählkonsole
Steuerkabel
5
Netzkabel
6
Teile-Nr. Länge Teile-Nr. Länge
123784* 3 m (10 ft) 123737 25 m (82 ft)
123839 4.5 m (15 ft) 123738 35 m (115 ft)
123691 7.5 m (25 ft) 123739 45 m (150 ft)
123840 10 m (35 ft) 123842 60 m (200 ft)
123711 15 m (50 ft) 123843 75 m (250 ft)
123841 20 m (65 ft)
Teile-Nr. Länge Teile-Nr. Länge
123785* 3 m (10 ft) 123740 25 m (82 ft)
123846 4.5 m (15 ft) 123676 35 m (115 ft)
123674 7.5 m (25 ft) 123677 45 m (150 ft)
123847 10 m (35 ft) 123849 60 m (200 ft)
123675 15 m (50 ft) 123850 75 m (250 ft)
123848 20 m (65 ft)
* Die Kabel mit Nummer 123784 und 123785 sind für den Einsatz in Anlagen bestimmt, bei denen die Wählkonsole auf der Stromquelle montiert ist.
CABLE SIGNAL LIST – von der Stromquelle zur Wählkonsole
Anschluss an der Stromquelle Wählkonsolenseite
Stift- Eingabe/ Stift- Eingabe/
nummer Ausgabe Beschreibung nummer Ausgabe Funktion
1 Unbenutz 1
6 Unbenutz 6
2 Eingabe/Ausgabe CANL 2 Eingabe/Ausgabe CAN – Serielle Kommunikation
7 Eingabe/Ausgabe CANH 7 Eingabe/Ausgabe CAN – Serielle Kommunikation
3 CAN-Erdung 3 CAN – Erdungshinweis
9 Unbenutz 9 Unbenutz
8 Unbenutz 8
4 Unbenutz 4
5 Unbenutz 5
LISTE DER KABELSIGNALE –
von der Stromquelle zur Wählkonsole
Stromquelle Wählkonsolenseite
Stift- Stift-
nummer E/A Beschreibung nummer E/A Funktion
1 120 VAC spannungsführend 1
2 120 VAC Rückleitung 2
3 Schutzleiter 3
4 Unbenutzt 4
5 Unbenutzt 5
6 24 VAC spannungsführend 6
7 24 VAC Rückleitung 7
E/A = Eingabe/Ausgabe
