ANHANG D – FASENSCHNEIDEN
d-12 HPR260 Auto-Gas Betriebsanleitung
Brenneranschlüsse
Brennerschlauchpaket an die Schnellkupplungsbaugruppe anschließen

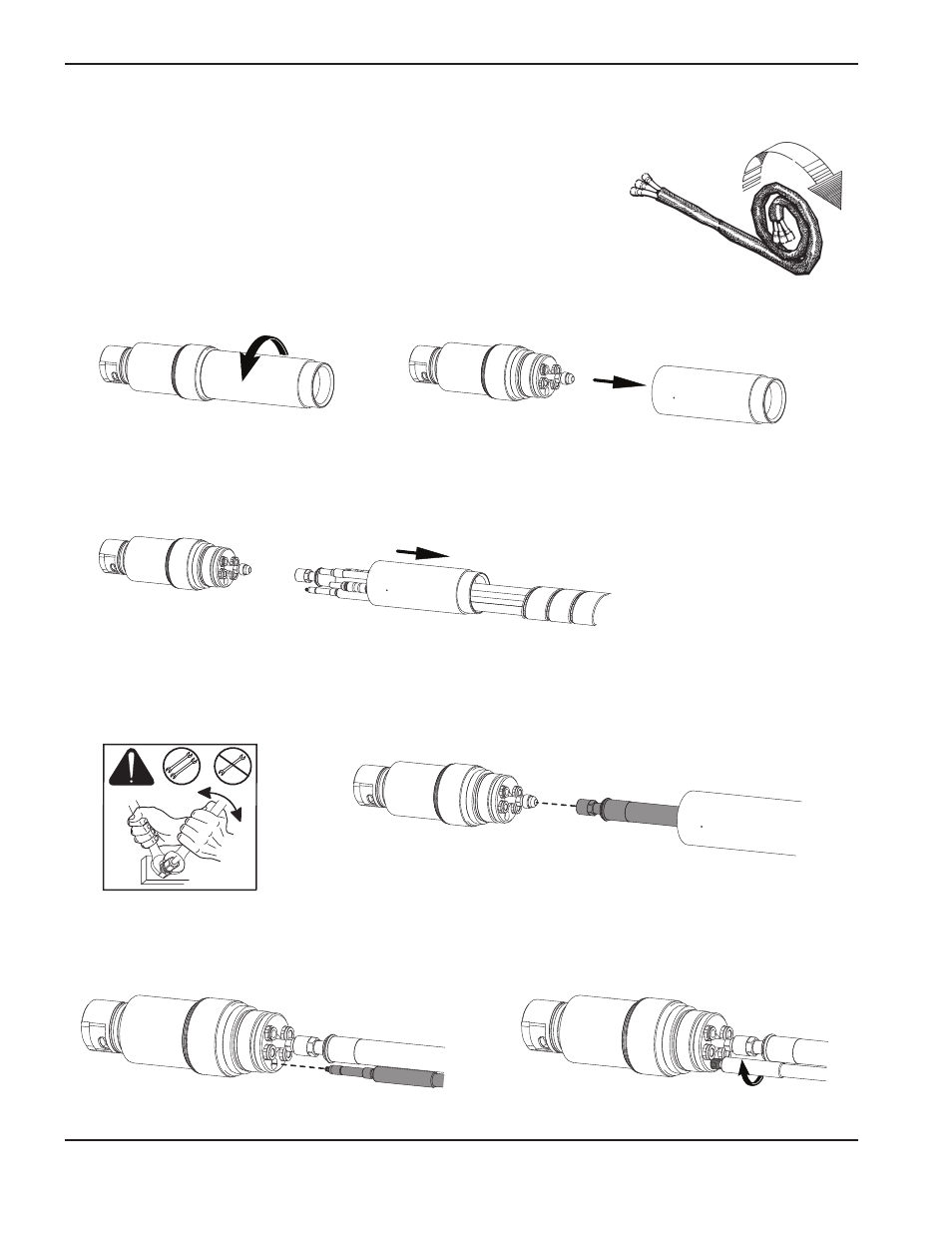

1. Die ersten 2 Meter des Brennerschlauchpakets auf einer flachen Oberfläche abrollen.
2. Brennerschlauchpaket festhalten und die Montagemuffe von der Schnellkupplungs-Baugruppe entfernen.
3. Montagemuffe über die Leitungen schieben und Brenner-Schnellkupplungsanschlüsse an den Schläuchen des
Brennerschlauchpakets ausrichten. Die Anschlüsse sind farbcodiert. Die Schläuche dürfen nicht verdreht werden
und sind miteinander mit Klebeband verbunden, um Verdrehungen vorbeugen zu helfen. Klebeband nicht von den
Leitungen entfernen.
4. Kühlmittel-Einlassschlauch (grün) anschließen.
5. Pilotlichtbogenleitung (gelb) anschließen.
2WRENCHES
