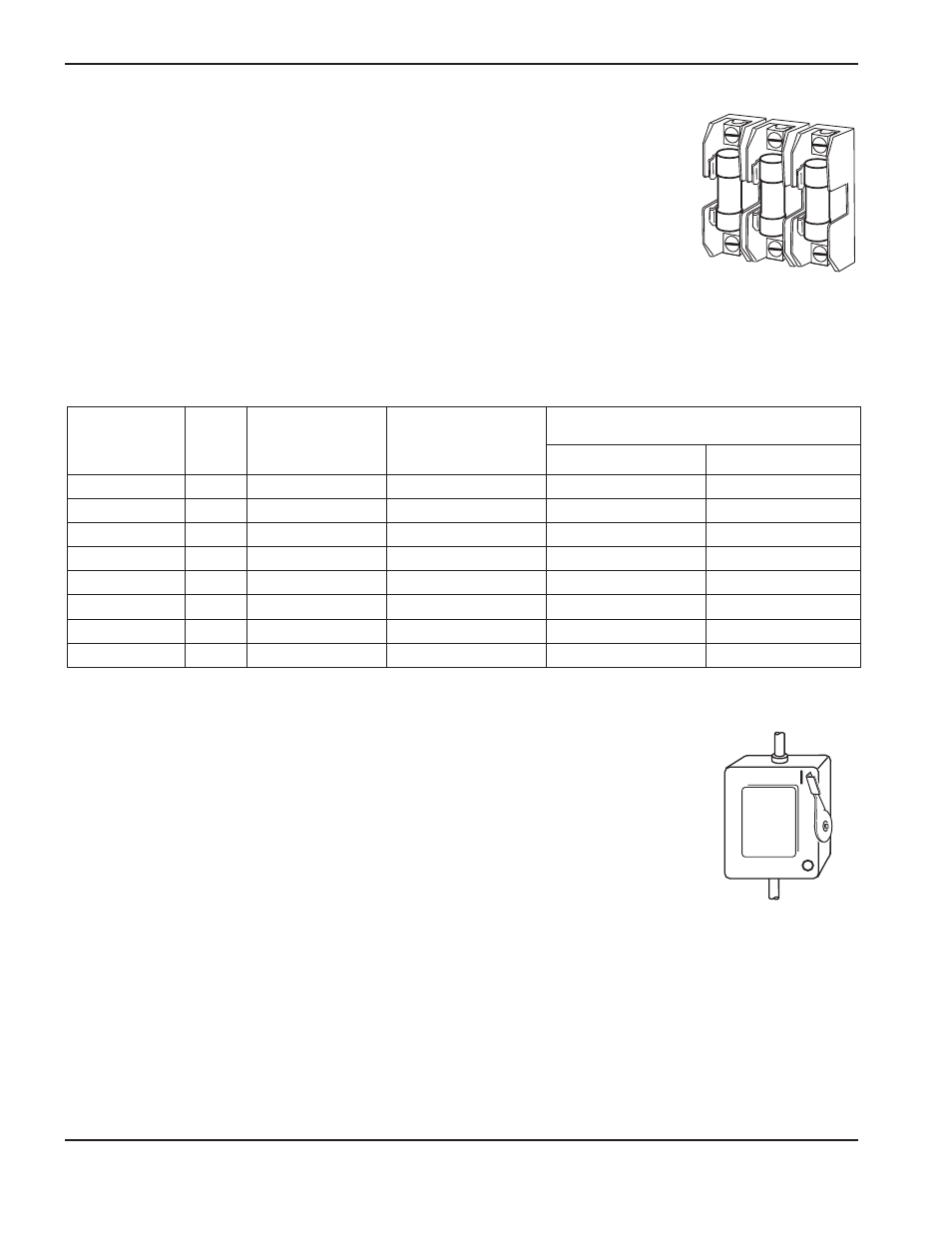

Stromerfordernisse
Allgemeines
Alle Schalter, trägen Sicherungen und Netzkabel werden vom Kunden beigestellt und müssen
entsprechend den nationalen und örtlichen Gesetzen für Elektrizität ausgewählt werden. Die
Installation muss von einem zugelassenen Elektriker vorgenommen werden. Es ist ein
separater Primärleitungs-Netztrennschalter für die Stromquelle zu einzusetzen.
Anmerkung: Die Hauptversorgungsschutzvorrichtung (Schutzschalter oder Sicherung)
muss so dimensioniert sein, dass alle Abzweig-Versorgungslasten sowohl
für Einschaltstrom als auch Dauerstrom verarbeitet werden können. Die Stromquelle muss in einen
der Abzweig-Versorgungsschaltkreise hinein verdrahtet sein. Die Stromquelle hat einen Dauerstrom,
der in der unten angegebenen Tabelle aufgelistet ist, und hat einen Einschaltstrom, der dem
Zehnfachen des Nenneingangsstroms spricht und der bis zu 0,2 Sekunden oder 10 Leitungstakten
andauern kann.
FUSE
Netz-Trenn-Schalter
Der Netz-Trenn-Schalter dient der Unterbrechung (Isolierung) der Netzversorgung. Diesen
Schalter in der Nähe der Stromquelle installieren, damit der Bediener ihn leicht erreichen kann.
Der Netz-Trenn-Schalter ist von qualifiziertem Personal entsprechend den nationalen und
örtlichen Richtlinien zu installieren.
Der Schalter muß:
• in „AUS”-Stellung die elektrische Anlage isolieren und alle stromführenden Teile von der
Netzversorgung trennen,
• eine eindeutige Markierung der „AUS”- und „EIN”-Stellung haben, und zwar mit „O” (AUS) und „I” (EIN),
• einen externen Bedienergriff haben, der in “AUS”-Stellung abgeschlossen werden kann,
• einen strombetriebenen Mechanismus enthalten, der als Notstop fungiert,
• mit trägen Schmelzsicherungen installiert sein, um einen korrekten Unterbrechungsgrad (siehe obige Tabelle)
zu gewährleisten.
Netzkabel
Die Kabelstärken sind vom Abstand zwischen Steckdose und Hauptschalttafel abhängig. Die empfohlenen Kabelstärken in
der obigen Tabelle wurden dem 1990er Handbuch für U.S. National Electric Code (US-Elektroinstallationsvorschriften),
Tabelle 310.16 entnommen. Es ist ein vieradriges Netzstromkabel des Typs SO mit einem Wärmeleitwert von 60 °C zu
verwenden. Die Installationen sind von qualifiziertem Personal auszuführen.
Anmerkung: Die Kabel-AWG-Empfehlungen sind von Tabelle 310-16 des Handbuches der Nationalen
Elektrizitätsgesetze entnommen.
Netz-
spannung
Phasig
Netzstrom bei
45,5 kW Ausgant
Empfohlene Größe
der trägen Sicherung
Empfohlene Kabelgröße bei 15 m
maximaler Länge
Bemessen für 60 °C Bemessen für 90 °C
200/208 VAC
3
149/144 A
175 A
—
67,5 mm
2
(2/0 AWG)
220 VAC
3
136 A
175 A
—
67,5 mm
2
(2/0 AWG)
240 VAC
3
124 A
150 A
107,2 mm
2
(4/0 AWG) 53,5 mm
2
(1/0 AWG)
380 VAC
3
79 A
95 A
42,4 mm
2
(1 AWG)
26,7 mm
2
(3 AWG)
400 VAC
3
75 A
90 A
42,4 mm
2
(1 AWG)
26,7 mm
2
(3 AWG)
440 VAC
3
68 A
80 A
42,4 mm
2
(1 AWG)
21,2 mm
2
(4 AWG)
480 VAC
3
62 A
75 A
33,6 mm
2
(2 AWG)
21,2 mm
2
(4 AWG)
600 VAC
3
50 A
60 A
26,7 mm
2
(3 AWG)
13,3 mm
2
(6 AWG)
SWITCH BOX
