5
INBETRIEBNAHME
3-8 HPR260 Auto-Gas Betriebsanleitung
12. Wanneer de portaalsnijmachine op rails loopt die niet aan de tafel zijn gelast, moeten de rails aan de tafel worden
verbonden met een aardingskabel vanaf beide einden van de rails naar de tafel. Deze hoeven niet naar een
gemeenschappelijk (ster) punt te lopen, maar kunnen de kortste weg naar de tafel nemen.
13. Wanneer de leverancier (OEM) een spanningsdeler aanbrengt om de boogspanning te bewerken voor toepassing
in het besturingssysteem, moet het spanningsdelerbord zo dicht mogelijk bij de plaats worden gemonteerd waar
de spanning wordt bemonsterd. Een mogelijke plaats is binnen de plasmastroombron. Wanneer een Hypertherm
spanningsdelerbord wordt toegepast, is het uitgangssignaal geïsoleerd van alle andere circuits. Het verwerkte
signaal moet worden verstuurd door getwiste, afgeschermde kabel (Belden type 1800F of equivalent). De kabel
moet zijn voorzien van een gevlochten afschermig, geen folieafscherming. De afscherming moet worden verbonden
met het chassis van de stroombron en aan het andere einde los blijven.
14. Alle andere signalen (analoog, digitaal, serieel, encoder) moeten via twisted pairs binnen een afgeschermde kabel
lopen. De connectoren op deze kabels moeten een metalen behuizing hebben en de afscherming niet de drain,
moet worden verbonden met de connectoren aan elk kabeleinde. Nooit de afscherming of de drain via een van
de pennen van de connector laten lopen.

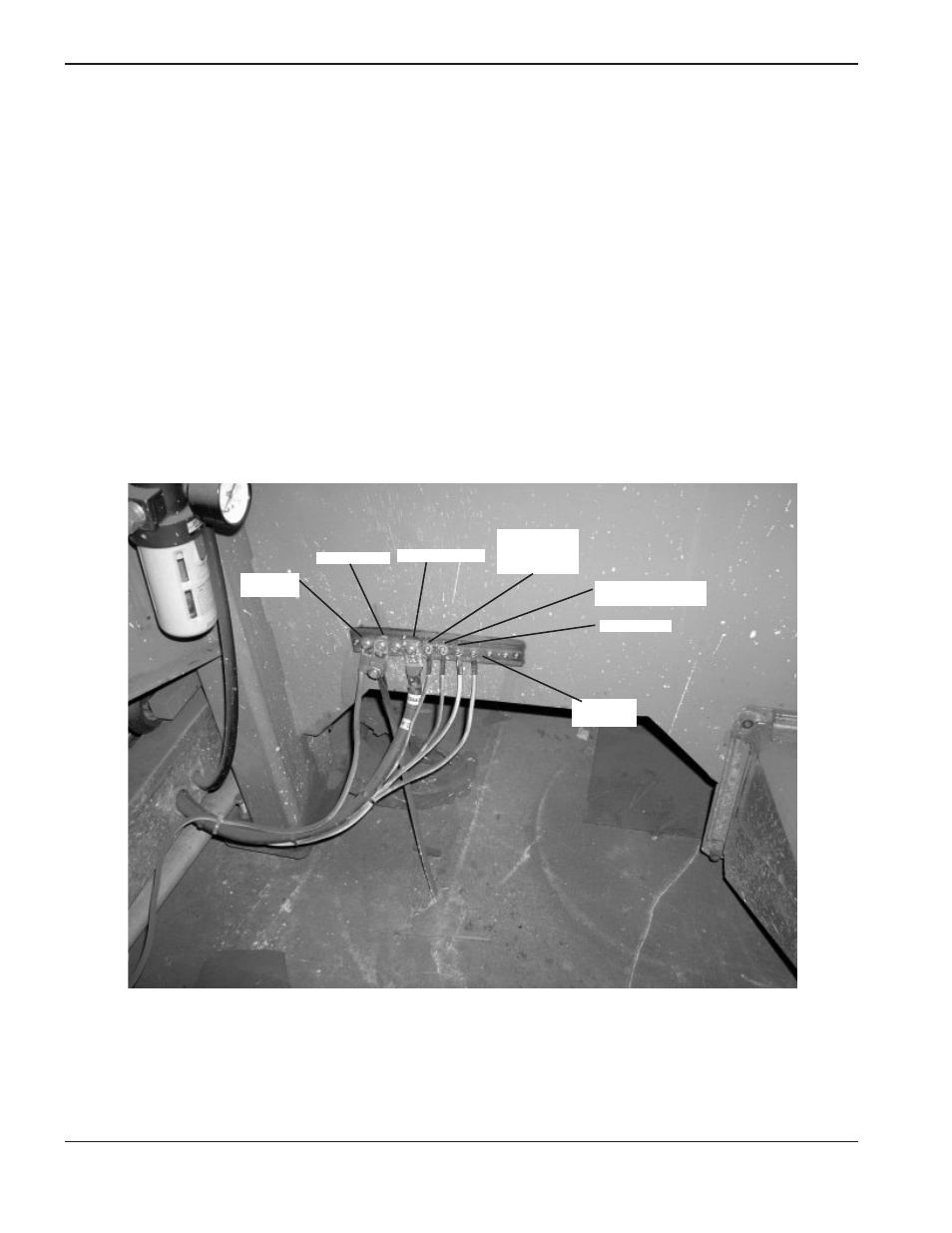

Voorbeeld van een goede verzamelrail van de snijtafel. De afbeelding hierboven laat de verbinding
zien van de verzamelrail van de portaalsnijmachine, de verbinding van de aardingsstaaf, de plus
stroomkabel, de RHF console*, de numerieke besturing behuizing, de toortshouder en het chassis
van de stroombron.
* Van toepassing op systemen die zijn voorzien van een externe hoogfrequente console (RHF).
Portaalsnij -
machine
Aardingsstaaf Stroomkabel (+)
Externe (RHF)
hoogfrequente
console
Behuizing numerieke
besturing
Toortshouder
Chassis
stroombron
