5
INBETRIEBNAHME
HPR260 Auto-Gas Betriebsanleitung
3-15

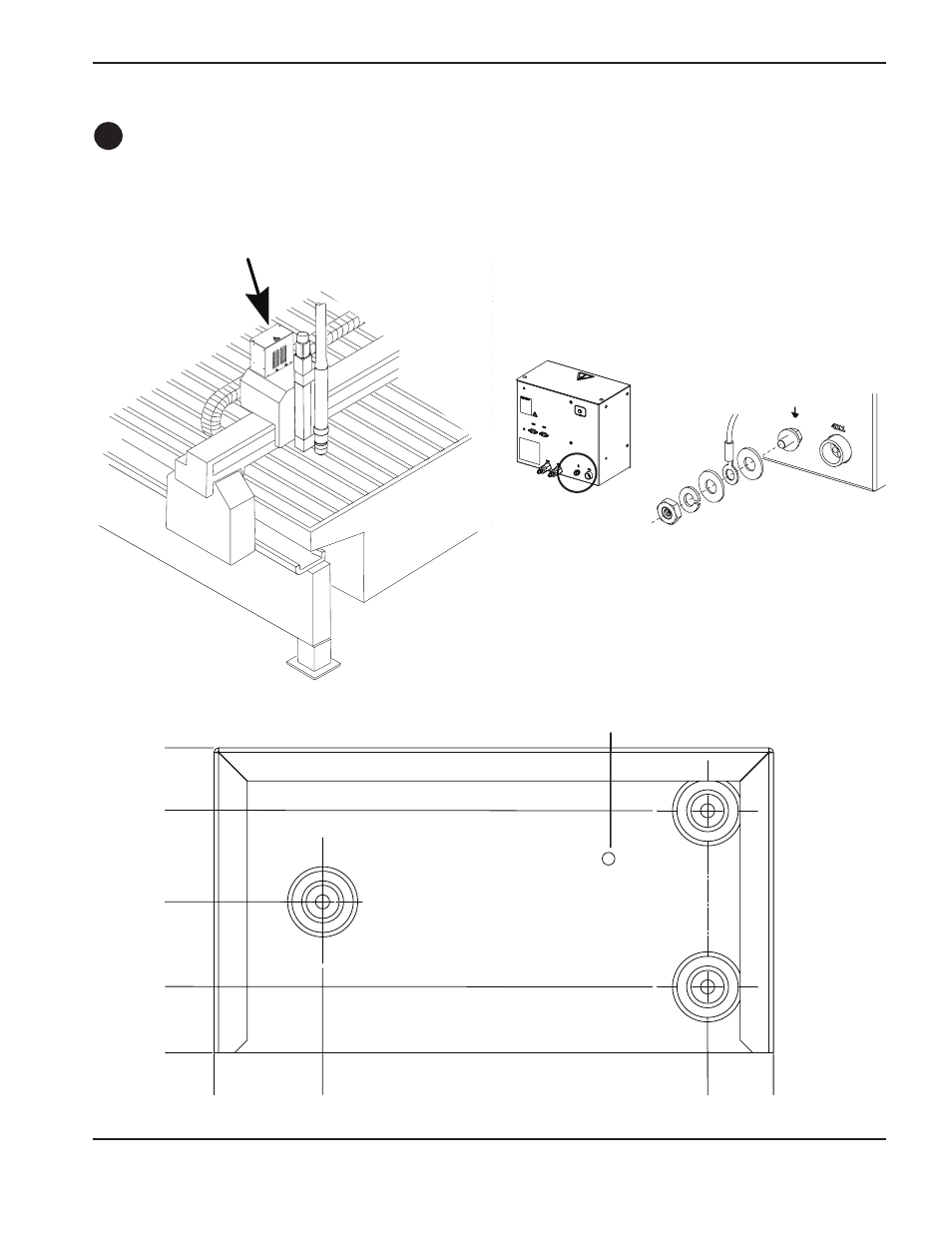

Installation der Dosierkonsole
• Die Dosierkonsole ist in der Nähe der Brennerhöhenverstellungsstation zu montieren. Die maximale Länge der
Gasschläuche zwischen Dosierkonsole und Brenner beträgt 1,8 m.
D
Dosierkonsolenerdung
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
282,5 mm
0
248,9 mm
Lüftungsöffnung:
Nicht blockieren
