INBETRIEBNAHME
HPR260 Auto-Gas Betriebsanleitung 3-35
Brennermontage und Ausrichtung
Siehe auch Wechsel von Verschleißteilen in Abschnitt 4 hinsichtlich der Installation von Verschleißteilen im Brenner.
Erfordernisse für die Brennerhöhenverstellung
Die Anlage erfordert eine qualitative hochwertige, motorisierte Brennerhöhenverstellung mit genügend Vorschub, um
alle Erfordernisse hinsichtlich der Schneiddicke erfüllen zu können. Die Brennerhöhenverstellung muss einen vertikalen
Vorschub von 203 mm bieten. Die Einheit sollte dazu in der Lage sein, eine konstante Geschwindigkeit von bis zu
5080 mm/min mit Direktbremsung aufrecht zu erhalten. Eine Einheit, die durch den Stoppunkt hindurch abdriftet, ist
nicht akzeptabel.

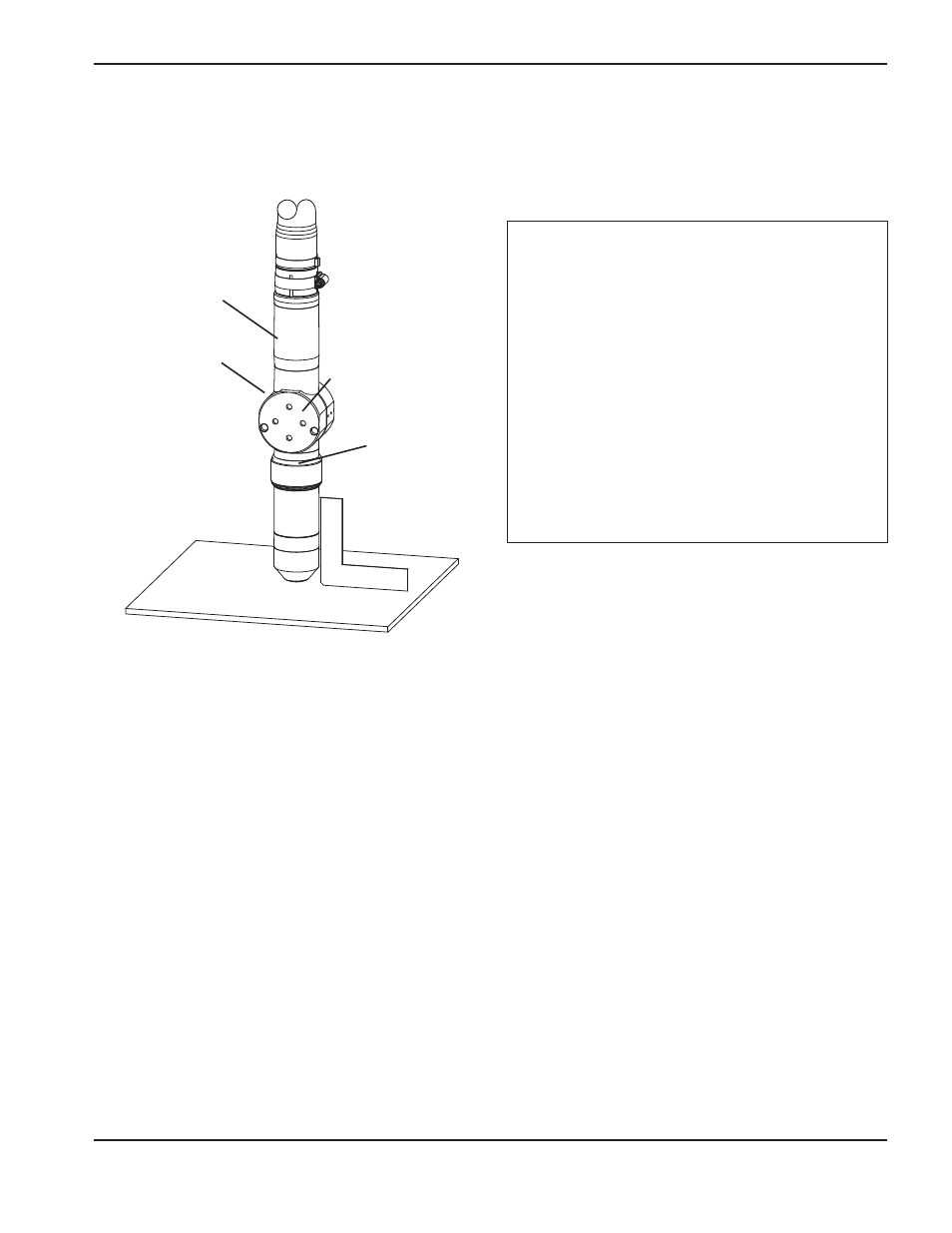

Montage des Brenners
Brennerausrichtung
Um den Brenner rechtwinklig zum Werkstück auszurichten, ist ein Winkel zu verwenden. Siehe Abbildung oben.
Installationsanmerkung
1. Brenner (mit angebrachtem
Brenners
chlauchpaket) in der Brennerhalterung
installieren.
2. Brenner unter die Montageklammer bringen, so
dass die Klammer den unteren Teil des
Brennerschafts umschließt, die Schnellkupplung
des Brenners aber nicht berührt.
3. Sicherungsschrauben festziehen.
Anmerkung: Die Klammer sollte so weit unten wie
möglich am Brennerschaft angebracht
sein, um die Vibration an der
Brennerspitze minimal zu halten.
Unterer Brennerschaft
Brennermontageklammer
(vom Kunden beigestellt)
Oberer Brennerschaft
Schnellkupplungs-
Steckdose
