5
ERSATZTEILELISTE
6-4 HPR260 Auto-Gas Betriebsanleitung

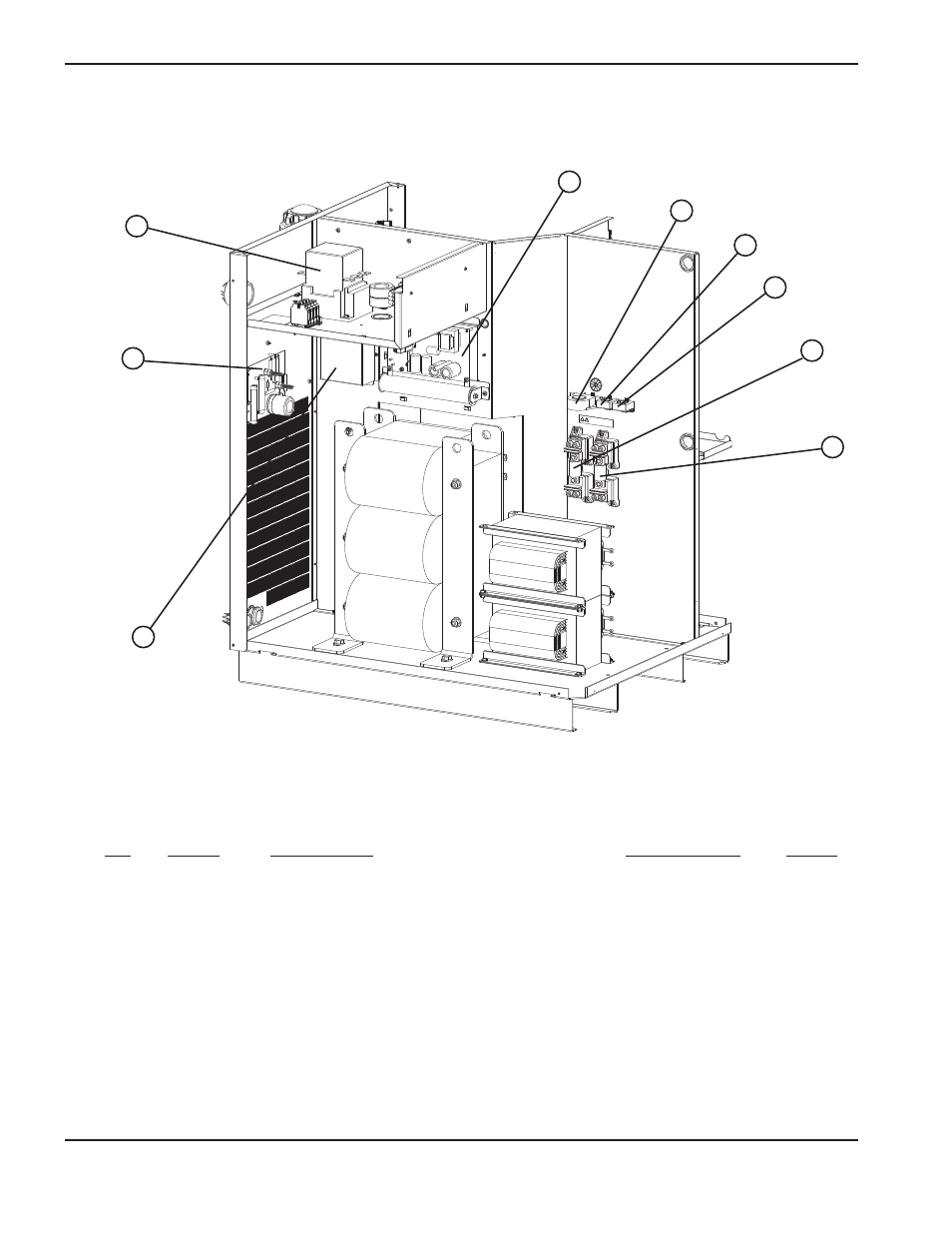

Stromquelle
Teil Teil-Nr. Beschreibung Kennzeichnung Menge
1 003149 Relay: pilot arc, 120 VAC CR1 1
2 041837 PCB: I/O PCB6 1
3 003217 Contactor CON1 1
4 129791 Start circuit assembly PCB1 1
5 109483 Current sensor: hall 200 amp, 4 volt CS3 1
6a 109004 Current sensor: hall 100 amp, 4 volt CS2 1
6b 109004 Current sensor: hall 100 amp, 4 volt CS1 1
7a 108263 Fuse: 175 amp, 250 volt F3 1
7b 108263 Fuse: 175 amp, 250 volt F4 1
3
4
5
1
2
7a
6a
6b
7b
