mit der Taste [#]. Die eingegebenen Daten sollten auf Richtigkeit überprüft werden, denn
die Zentrale kontrolliert die eingegebenen Parameter nicht, und eventuelle falsche
Einstellungen könnten zu einer inkorrekten Funktion der Zentrale führen. Die Zentrale
bestätigt die Eingabe mit zwei kurzen Tönen. Nach dem Parametrieren aller Paare wird die
Funktion beendet, was mit vier kurzen und einem langen Ton signalisiert wird.
Mit der Taste [*] kann die Funktion jederzeit abgebrochen werden. Änderungen in den aktuell
angezeigten Einstellungen werden in diesem Fall nicht beachtet.
Dezimalfunktionen (DEC) in LCD Bedienteilen
In Funktionen, die mehrere Zahlenparameter programmieren, wird mit den Tasten
▲▼
der zu
programmierende Parameter gewählt, die Taste
◄
löscht das Zeichen vor dem Cursor, und die
Taste ► löscht die Änderung des aktuellen Parameters. Der neue Parameterwert wird mit den
Zifferntasten eingegeben.
Mit der Taste [*] kann die Funktion jederzeit abgebrochen werden. Änderungen in den aktuell
angezeigten Einstellungen werden in diesem Fall nicht beachtet.
Hexadezimalfunktionen (HEX) in LED Bedienteilen
Wenn die Funktion aktiviert ist, zeigen
die LEDs 1-4 die erste Ziffer HEX, die
LEDs 5-8 die zweite Ziffer und an den
LEDs 9-12 wird der Zähler der
Ziffernpaare angezeigt (siehe: Abb. 1).
Die Programmierung mit dieser
Funktion erfolgt durch Eingabe des
Parameters (zwei Ziffern HEX) und
Bestätigung mit der Taste [#]. Bei den
Ziffern 0-9 genügt es, die
entsprechende Taste zu drücken, die
Ziffern A-F werden mit der
Tastenkombination [*] und [0]–[5] (also
A=[*][0], B=[*][1] usw.) eingegeben.
Nach dem Betätigen der Taste [*] blinkt
die Ziffer, die nach dem Drücken einer
der Tasten [0]–[5] geändert wird.
Die Tastenkombination [*][#] ermöglicht
die Beendigung der Funktion, wobei die
eingegebenen Änderungen der aktuell
angezeigten Daten nicht beachtet
werden.
Achtung: In den LED Bedienteilen
wird sowohl in der Dezimal-
als auch in der Hexadezimalfunktion durch Drücken der Zifferntasten nur die
entsprechende Ziffer für die jeweilige LED eingegeben (der Zustand der LEDs 1-4
und 5-8 wird abwechselnd geändert). Erst nach dem Drücken der Taste [#] wird der
Zustand des an den Leuchtdioden angezeigten Parameters gespeichert.
Hexadezimalfunktionen (HEX) in LCD Bedienteilen
Die zweistelligen Hexadezimalcodes HEX (z. B. der Codes der Linienereignisse mit den
Funktionen FS60–FS66 und FS134–FS135) werden in derselben Weise parametriert wie die

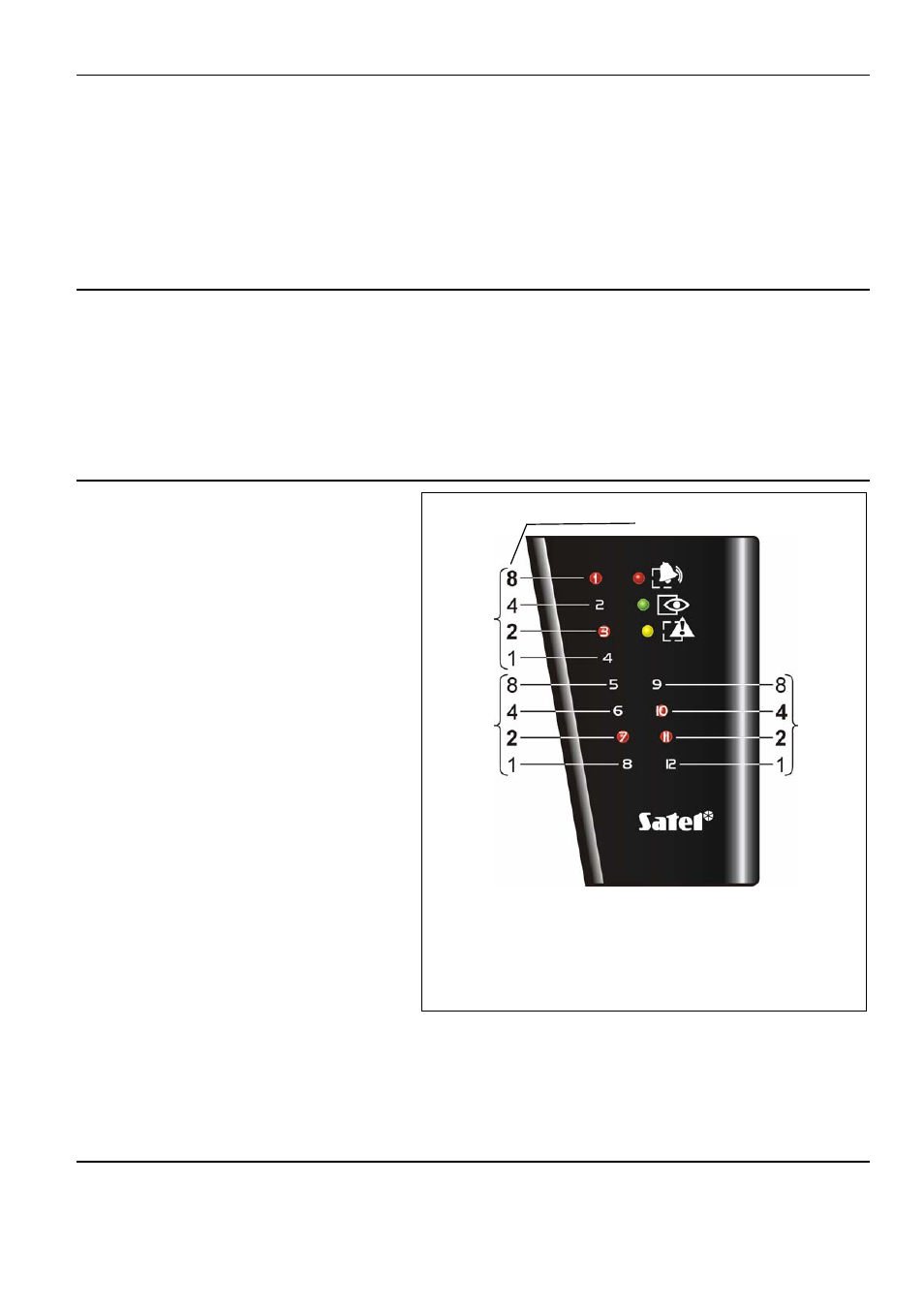

Abb 1. Ablesen der Daten von den LEDs am
Beispiel des Bedienteils CA-10 KLED.
Es wird der sechste Parameter programmiert
(Zähler = 6), die Dioden 1-8 zeigen den
aktuellen Wert des Parameters: A2 (HEX).
1 Ziffer
Zähler 2 Ziffer
Bitwertigkeit
