4.4 Abspanzyklen
Eintauchen längs/plan – Erweitert
„Abspanzyklen längs/plan“ wählen
„Eintauchen längs“ wählen Bilder rechts)
„Eintauchen plan“ wählen (Bilder Folgeseite)
Erweitert zuschalten

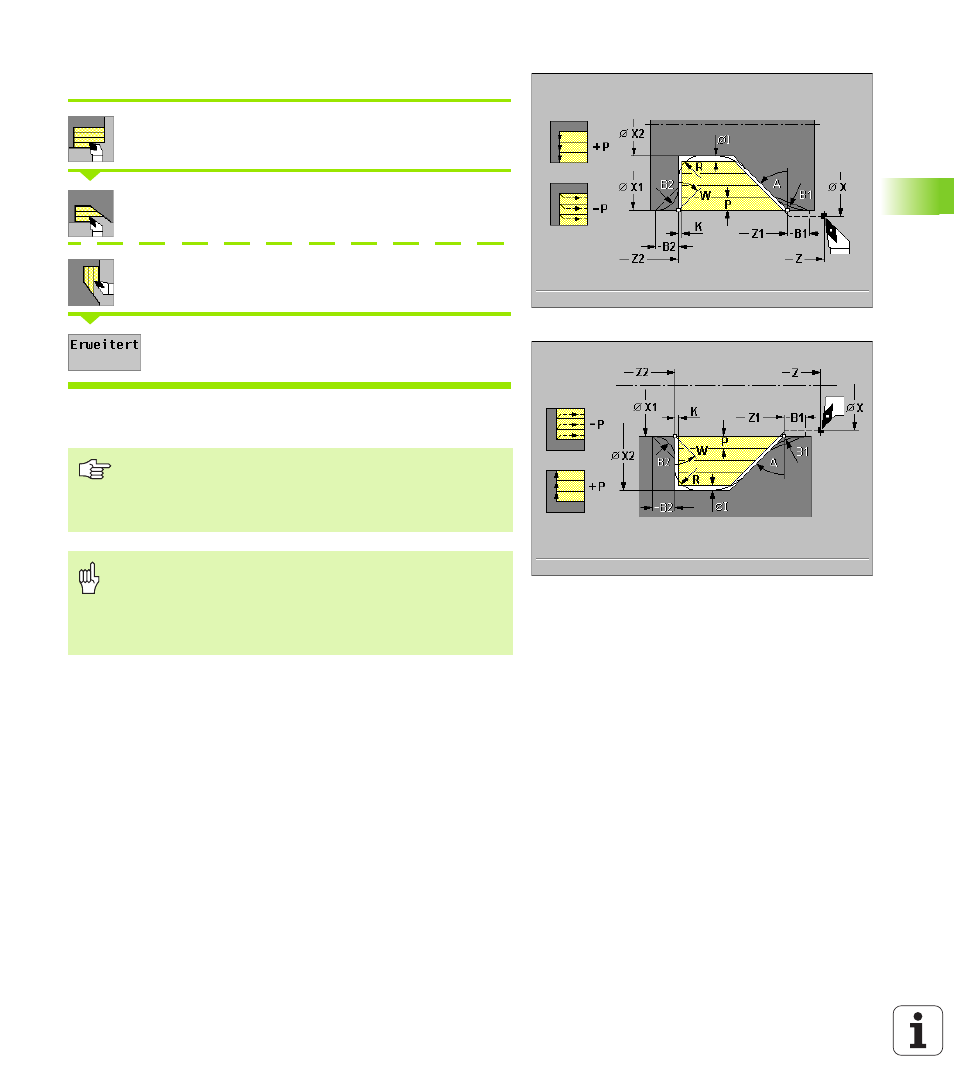

Der Zyklus schruppt den durch „X1, Z1“, „X2, Z2“ und „Eintauchwin-
kel A“ beschriebenen Bereich unter Berücksichtigung der Aufmaße.
Zyklusparameter
8 X, Z Startpunkt
8 X1, Z1 Anfangspunkt Kontur
8 X2, Z2 Endpunkt Kontur
8 P Zustelltiefe: maximale Zustelltiefe
„ P>0: spant entlang der Kontur
„ P<0: hebt in 45° um den „Sicherheitsabstand“ ab
8 A Eintauchwinkel (default: 0°): Bereich: 0° <= A < 90°
8 W Endwinkel: Bereich: 0° <= W < 90°
8 R Verrundung
8 B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
8 T Werkzeugnummer
„ Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
„ Beachten Sie die Vermaßung von Planwerkzeugen
(siehe “Planwerkzeuge” auf Seite 419).
Achtung Kollisionsgefahr !
Sind Einstell- und Spitzenwinkel des Werkzeugs nicht
definiert, taucht es mit dem Eintauchwinkel ein. Sind sie
definiert, taucht das Werkzeug mit dem maximal mögli-
chen Eintauchwinkel ein. Das Restmaterial bleibt stehen.
