ICP-Kontur erstellen oder erweitern
Nach der Auswahl des Konturelements geben Sie die bekannten Para-
meter ein. Nicht definierte Parameter errechnet die MANUALplus
anhand der Daten benachbarter Konturelemente. In der Regel können
Sie die Konturelemente so beschreiben, wie sie in der Fertigungs-
zeichnung vermaßt sind.
Zwischen „Linien- und Bogenmenü“ wechseln Sie per Softkey. Form-
elemente (Fase, Verrundung und Freistiche) wählen Sie per Menüta-
ste an.
Element zufügen betätigen
Element-Typ auswählen:
„ Linienrichtung (Menü „Linieneingabe“)
„ Drehsinn und die Art der Vermaßung bei Bögen (Menü „Bogen-
eingabe“)
„ Typ des Formelements
Parameter eingeben
Sie erweitern eine ICP-Kontur durch Eingabe weiterer Konturele-
mente, die an die bestehende Kontur „angehängt“ werden. Ein neu
eingegebenes Konturelement wird mit dem „letzten Konturelement“
verbunden. Das letzte Konturelement wird durch ein kleines Quadrat
am Konturende gekennzeichnet, wenn die ICP-Kontur angezeigt, aber
nicht bearbeitet wird.
Absolute oder inkrementale Vermaßung
Entscheidend für die Vermaßung ist die Stellung des Softkeys Inkre-
ment. Inkrementale Parameter erhalten den Zusatz „i“ (Xi, Zi, etc.).

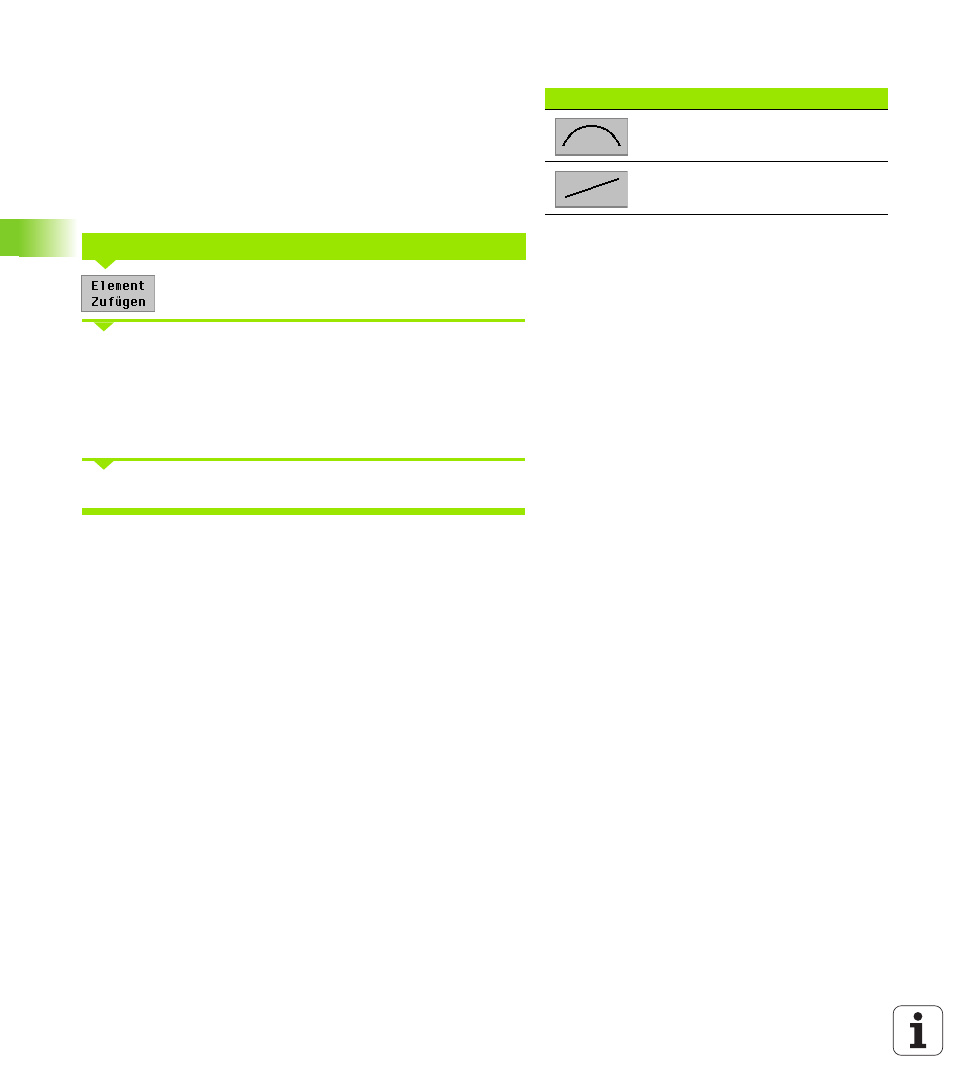

Softkeys
Aufruf Bogenmenü
Aufruf Linienmenü
ICP-Kontur erstellen
