1.4 Achsbezeichnungen und
Koordinatensystem
Achsbezeichnungen

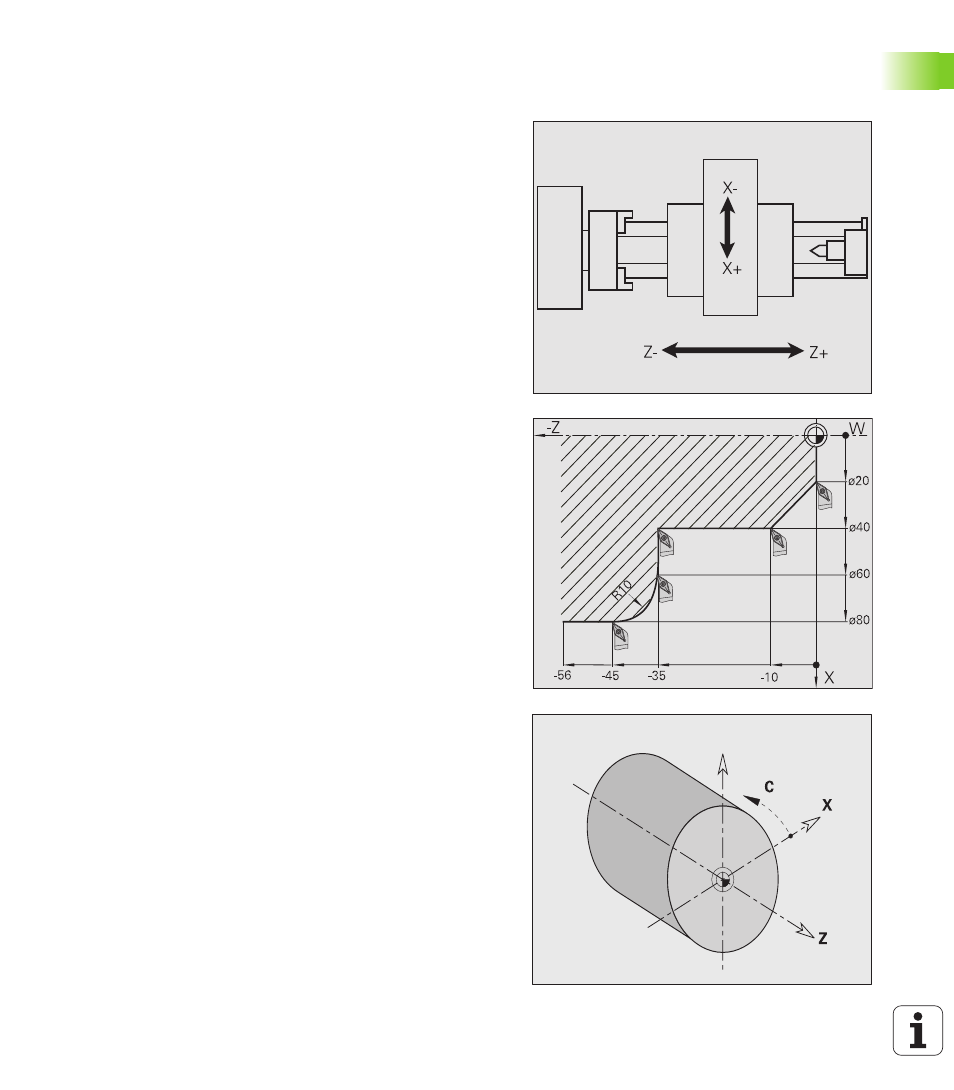

Der Querschlitten wird als X-Achse und der Bettschlitten als Z-Achse
bezeichnet (Bild rechts oben).
Alle angezeigten und eingegebenen X-Werte werden als Durchmes-
ser betrachtet.
Für Verfahrbewegungen gilt:
„ Bewegungen in + Richtung gehen vom Werkstück weg
„ Bewegungen in – Richtung gehen zum Werkstück hin.
Koordinationssystem
Mit den Bezeichnungen X und Z werden Positionen in einem zweidi-
mensionalen Koordinatensystem beschrieben. Wie in dem Bild darge-
stellt, wird die Position der Werkzeugspitze mit einer X- und Z-Position
eindeutig beschrieben.
Die MANUALplus kennt geradlinige oder kreisförmige Verfahrbewe-
gungen (Interpolationen) zwischen programmierten Punkten. Durch
die Angabe aufeinander folgender Koordinaten und lineare/ kreisför-
mige Verfahrbewegung können Sie eine Werkstückbearbeitung pro-
grammieren.
Wie bei Verfahrbewegungen ist auch die Kontur eines Werkstücks mit
einzelnen Koordinatenpunkten und der Angabe linearer oder kreisför-
miger Verfahrbewegungen vollständig zu beschreiben.
Die Koordinatenangaben der Achsen X und Z beziehen sich auf den
Werkstück-Nullpunkt (Bild rechts Mitte).
Winkelangaben für die C-Achse beziehen sich auf den „Nullpunkt der
C-Achse“ (Bild rechts unten).
Sie können Positionen mit einer Genauigkeit von 1 µm (0,001 mm) vor-
geben. Mit der gleichen Genauigkeit werden sie angezeigt.
