Fase
„Einzelschnitte“ wählen
„Fase“ wählen
Softkey mit Rücklauf:
Aus: Werkzeug bleibt am Ende des Zyklus stehen
Ein: Werkzeug fährt auf den Startpunkt zurück
Fase
Der Zyklus erstellt eine relativ zur Konturecke vermaßte Fase. Das
Werkzeug bleibt am Ende des Zyklus stehen.

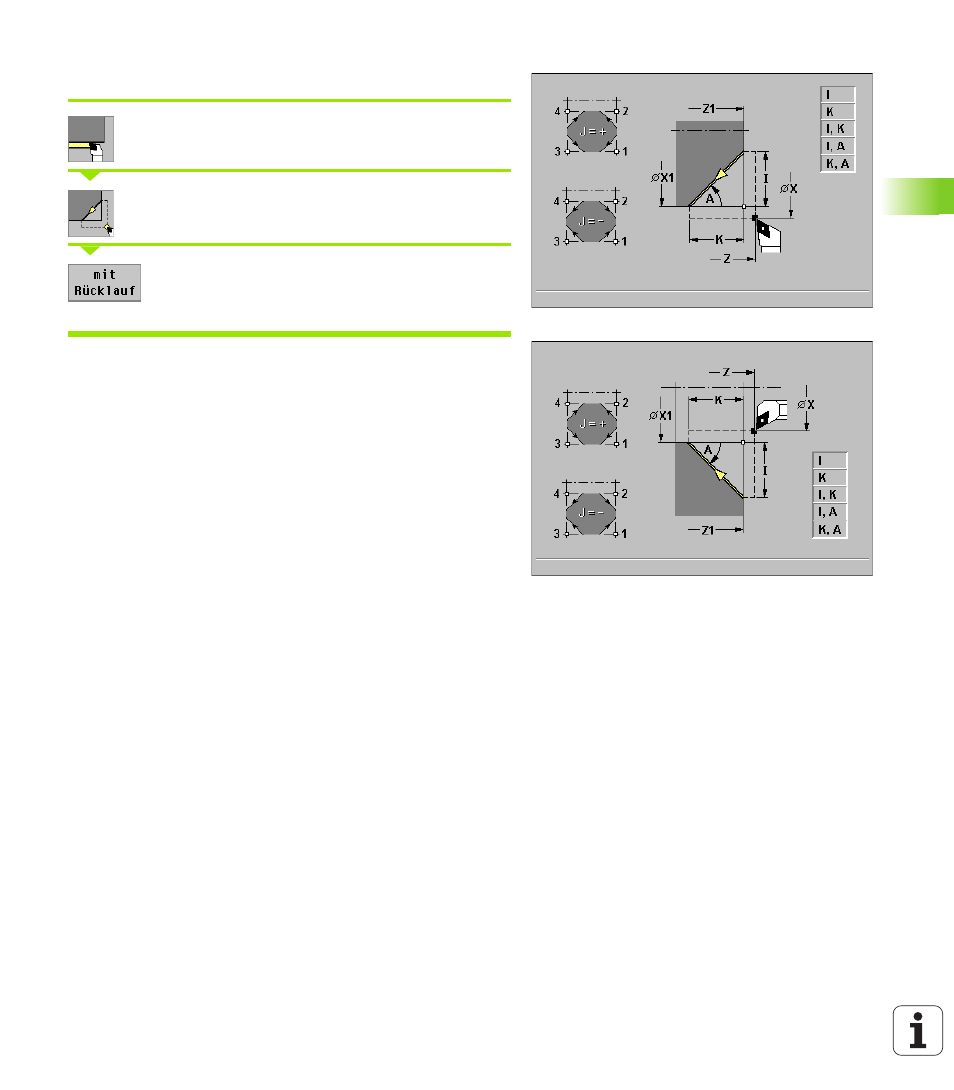

Kontur Fase („mit Rücklauf“)
Das Werkzeug fährt an, erstellt die relativ zur Konturecke vermaßte
Fase und fährt am Ende des Zyklus zum Startpunkt zurück. Die Schnei-
denradiuskorrektur wird berücksichtigt (Bilder rechts).
Zyklusparameter
8 X, Z Startpunkt
8 X1, Z1 Eckpunkt Kontur
8 A Anfangswinkel: Winkel der Fase Bereich: 0°< A < 90°
8 I, K Fasenbreite (in X, Z)
8 J Elementlage (siehe Hilfebild) – default: 1
„ Lage relativ zu „X1, Z1“
„ das Vorzeichen bestimmt die Zerspanungsrichtung
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Parameterkombinationen für die Fase:
„ I (45° Fase)
„ K (45° Fase)
„ I, K
„ I, A
„ K, A
Zyklusausführung bei „mit Rücklauf“
1 errechnet „Anfangspunkt und Endpunkt Fase“
2 fährt achsparallel von „X, Z“ zum „Anfangspunkt Fase“
3 fährt im Vorschub zum „Endpunkt Fase“
4 hebt ab und fährt achsparallel zum Startpunkt zurück
