166 4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen
Gewindezyklus (längs) – Erweitert
„Gewindeschneiden“ wählen
„Gewindezyklus“ wählen
Erweitert zuschalten
Softkey Innengewinde
Ein: Innengewinde
Aus: Außengewinde

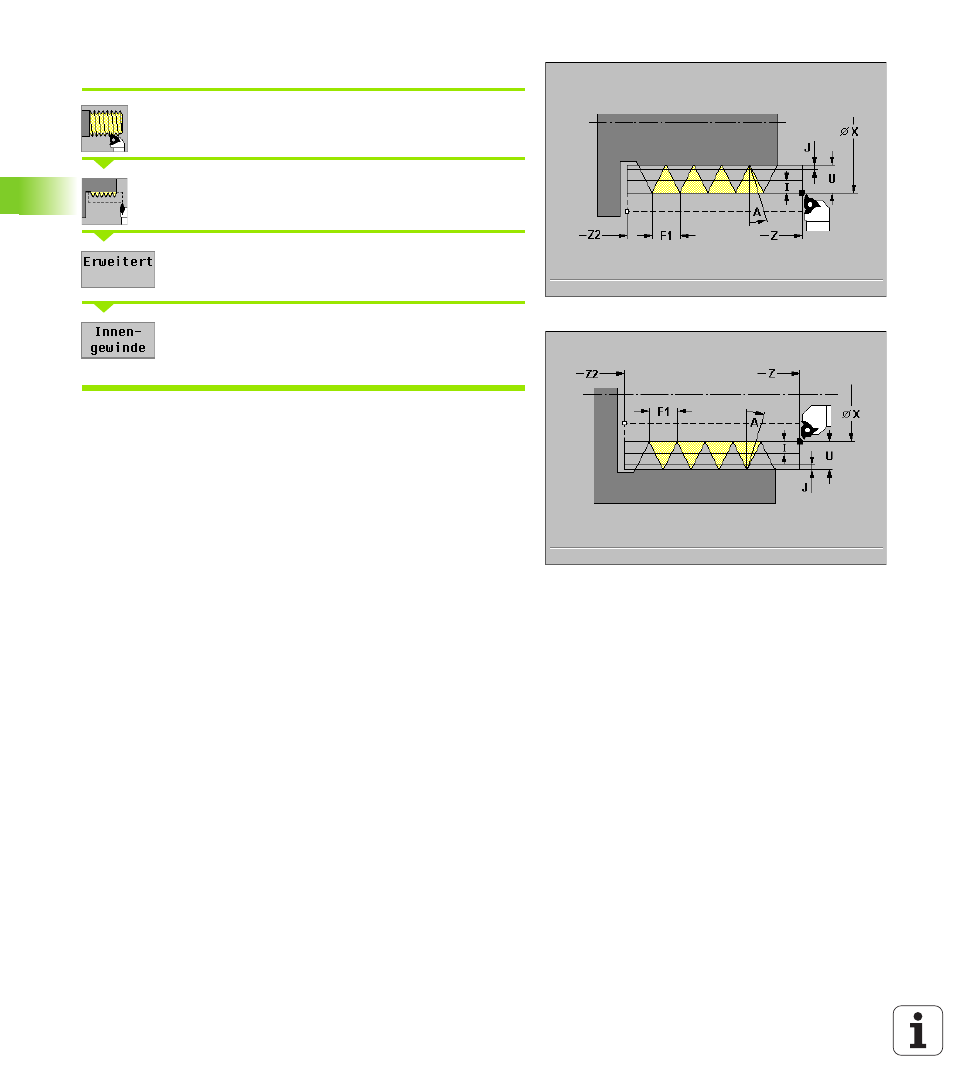

Der Zyklus erstellt ein ein- oder mehrgängiges Außen- oder Innenge-
winde. Das Gewinde beginnt am „Startpunkt X“ und endet am „End-
punkt Z2“ (ohne Vor- und Nachlauf).
Zyklusparameter
8 X, Z Startpunkt Gewinde (ohne Vorlauf)
8 Z2 Endpunkt Gewinde (ohne Nachlauf)
8 F1 Gewindesteigung (= Vorschub)
8 U Gewindetiefe
„ keine Eingabe: wird errechnet
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
8 I 1. Schnitttiefe
„ I<U: erster Schnitt mit „I“ – jeder weitere Schnitt: Reduzierung
der Schnitttiefe bis auf „J“
„ I=U: ein Schnitt
„ keine Eingabe: wird aus U und F1 berechnet
8 A Zustellwinkel (default: 30°):
Bereich: –60° < A < 60°
„ A<0: Zustellung von linker Flanke
„ A>0: Zustellung von rechter Flanke
8 J Restschnitttiefe – default: 1/100 mm
8 D Gangzahl – default: 1 Gewindegang
8 E inkrementale Steigung – default: 0
„ E=0: konstante Steigung
„ E>0: vergrößert die Steigung je Umdrehung um E
„ E<0: verkleinert die Steigung je Umdrehung um E
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
