HEIDENHAIN MANUALplus 4110 323
6.12 Einf
ac
he Dr
ehzyklen

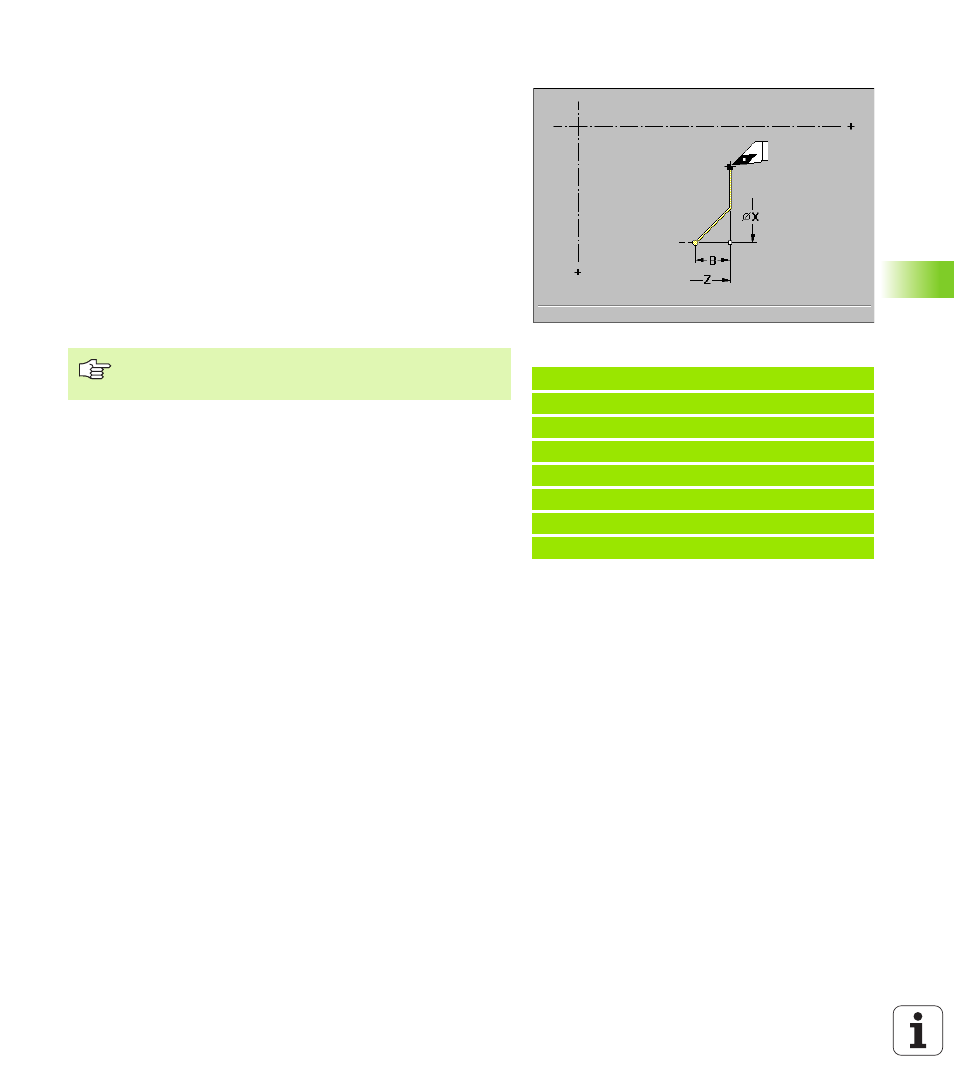

Strecke mit Fase G88
G88 erzeugt Fasen an rechtwinkligen, achsparallelen Außenecken.
Das vorhergehende Längs- oder Planelement wird bearbeitet, wenn
das Werkzeug vor Zyklusausführung auf der X- oder Z-Koordinate des
Eckpunktes steht. Die Fasen werden in einem Schnitt bearbeitet.
Die MANUALplus ermittelt die Richtung der Fase aus der „Werkzeu-
gorientierung“ (siehe “Drehwerkzeuge” auf Seite 419).
Werkzeugposition nach Zyklusausführung: Endpunkt der Fase
Parameter
8 X Eckpunkt (Durchmessermaß)
8 Z Eckpunkt
8 B Fasenbreite
8 E Reduzierter Vorschub : default: aktiver Vorschub
Beispiel: G88
%88.nc
[G88]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2
N5 . . .
ENDE
„ Schneidenradiuskorrektur: wird durchgeführt.
„ Aufmaße: werden nicht verrechnet.
