50 3 Betriebsart Maschine
3.4 Masc
hine einr
ic
ht
en
3.4 Maschine einrichten
Unabhängig davon, ob Sie das Werkstück manuell oder automatisch
bearbeiten, müssen Sie die Maschine „vorbereiten“. Im manuellen-
Betrieb erreichen Sie über den Menüpunkt „Einrichten“ folgende
Funktionen:
„ Achswerte setzen (Werkstück-Nullpunkt definieren)
„ Schutzzone setzen
„ Werkzeugwechselpunkt setzen
„ C-Achswerte setzen

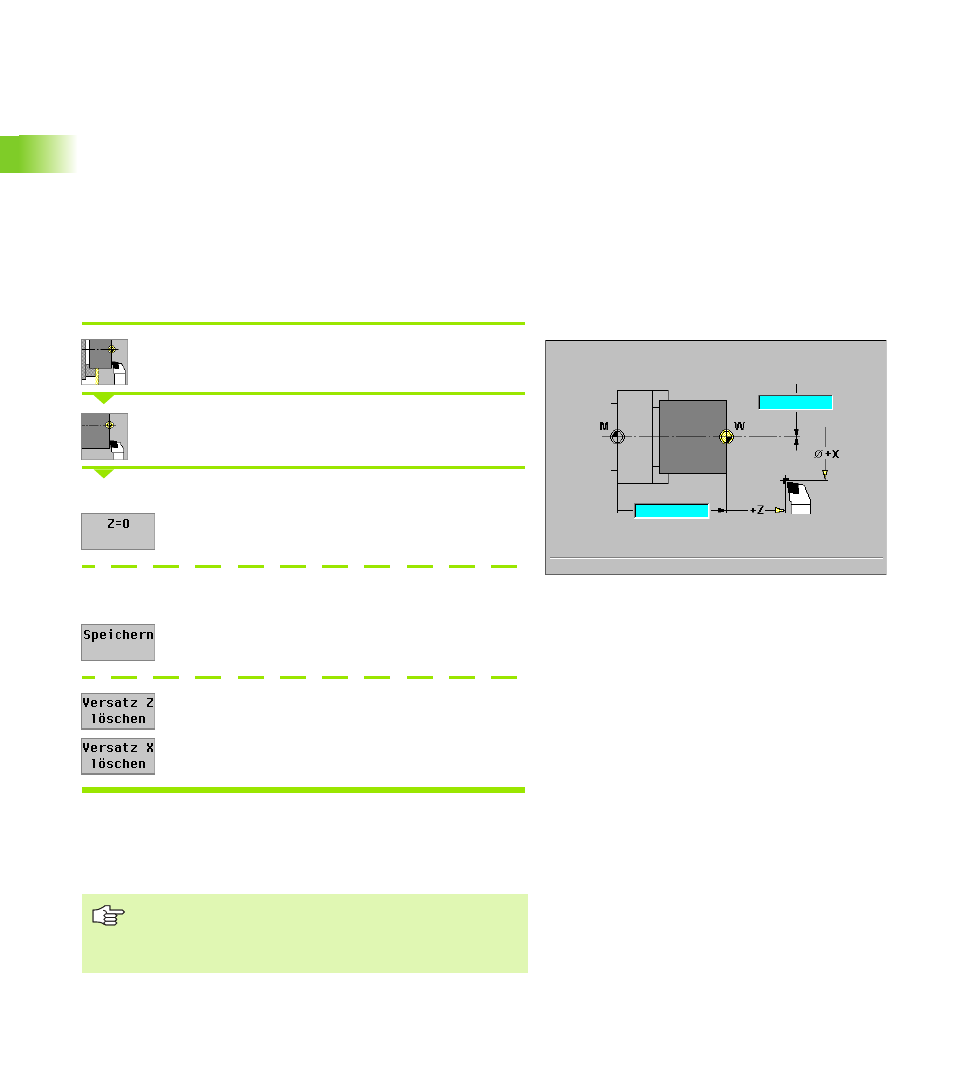

Werkstück-Nullpunkt definieren
„Einrichten“ wählen
„Achswerte setzen“ wählen
Werkstück-Nullpunkt (Planfläche) ankratzen
Ankratz-Position als „Werkstück-Nullpunkt Z“ definie-
ren
Abstand Werkzeug – Werkstück-Nullpunkt als „Messpunktkoordinate
Z“ eingeben
die MANUALplus errechnet den „Werkstück-Null-
punkt Z“
Maschinen-Nullpunkt Z = Werkstück-Nullpunkt Z
(Versatz = 0)
Maschinen-Nullpunkt X = Werkstück-Nullpunkt X
(Versatz = 0)
Die MANUALplus zeigt in dem Hilfebild den Abstand Maschinen-Null-
punkt – Werkstück-Nullpunkt an (auch „Versatz“ genannt).
Bei einer Änderung des Werkstück-Nullpunktes erhalten Sie neue
Anzeigewerte.
Wenn Sie den Werkstück-Nullpunkt in X ändern, geben Sie
den Durchmesserwert als „Messpunktkoordinate X“ ein.
Die Anzeige im Hilfebild zeigt den Abstand „Maschinen-
Nullpunkt X – Werkstück-Nullpunkt“ als Radiusmaß an.
