226 4 Zyklenprogrammierung
4.8 F
räszyklen

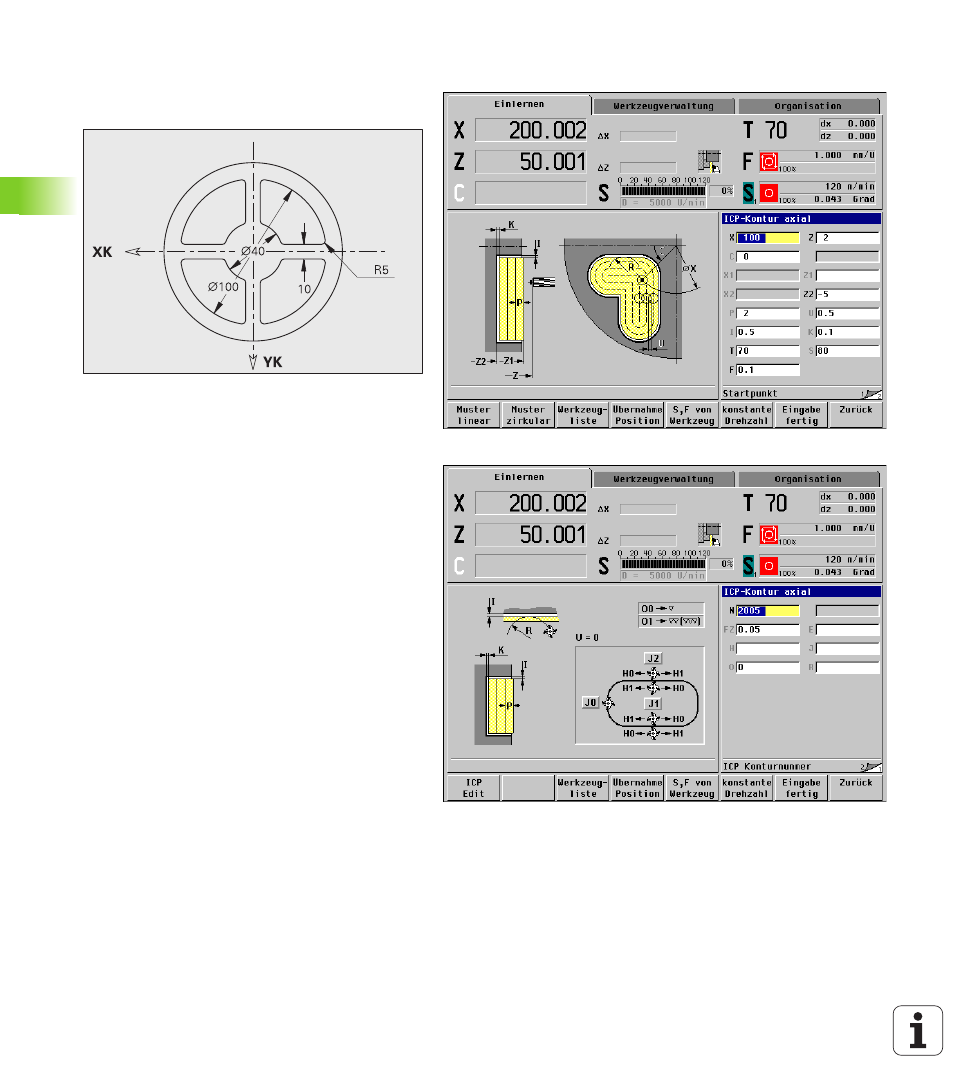

Beispiele Fräszyklen
Fräsen auf der Stirnfläche
In diesem Beispiel wird eine Tasche gefräst. Die kom-
plette Stirnflächenbearbeitung, inclusive der Kontur-
definition wird im Fräs-Beispiel in „9.8 ICP-Beispiel
Fräsen“ vorgestellt.
Die Bearbeitung erfolgt mit dem Zyklus „ICP-Figur
axial“. Bei der Definiton der Kontur wird zuerst die
Grundkontur erstellt – anschließend werden die Run-
dungen überlagert.
Werkzeugdaten (Fräser)
„ WO = 8 – Werkzeugorientierung
„ I = 8 – Fräserdurchmesser
„ K = 4 – Zähnezahl
„ TF = 0,025 – Vorschub pro Zahn
