6.18 Bohrzyklen
Bohrzyklus G71

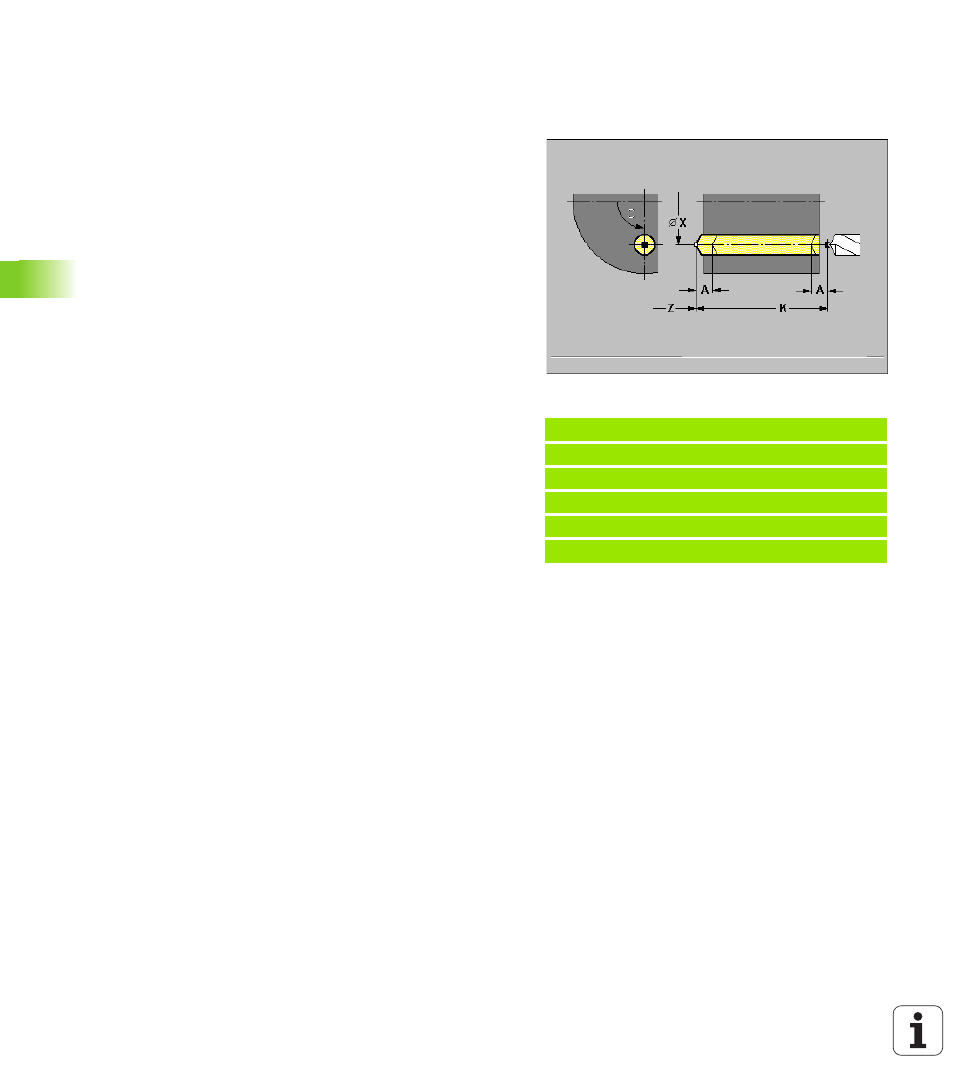

G71 erstellt axiale Bohrungen im Zentrum mit feststehenden Werk-
zeugen sowie axiale und radiale Bohrungen mit angetriebenen Werk-
zeugen.
Parameter
8 X Endpunkt axiale Bohrung (Durchmessermaß)
8 Z Endpunkt radiale Bohrung
8 A An-/Durchbohrlänge (default: 0)
8 E Verweilzeit zum Freischneiden am Bohrungsende (default: 0)
8 V Durchbohrvarianten – Vorschubreduzierung um 50% beim An-
bzw. Durchbohren
„ 0: ohne Vorschubreduzierung
„ 1: Durchbohrreduzierung
„ 2: Anbohrreduzierung
„ 3: An- und Durchbohrreduzierung
8 K Bohrtiefe (radiale Bohrung: Radiusmaß)
„ K angegeben: der „Startpunkt Bohrung“ wird aus „Endpunkt Boh-
rung“ und „K“ errechnet
„ K nicht angegeben: „K“ wird aus „Endpunkt Bohrung“ und aktu-
eller Werkzeugposition errechnet
8 D Rückzug – default: 0
„ 0: Eilgang
„ 1: Vorschub
Hinweise:
„ Die Zyklusausführung beginnt ab der aktuellen Werkzeug- und Spin-
delposition. Der Startpunkt wird im Eilgang angefahren.
„ Axiale Bohrung:
„ „X“ nicht programmieren
„ „Z“ programmieren
„ Radiale Bohrung:
„ „X“ programmieren
„ „Z“ nicht programmieren
„ X und Z programmiert: die „Werkzeugorientierung“ ist für eine
radiale/axiale Bohrung entscheidend (siehe “Bohrwerkzeuge” auf
Seite 423).
Beispiel: G71
%71.nc
[G71]
N1 T50 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2
ENDE
