HEIDENHAIN MANUALplus 4110 309
6.1
0
A
u
fmaße

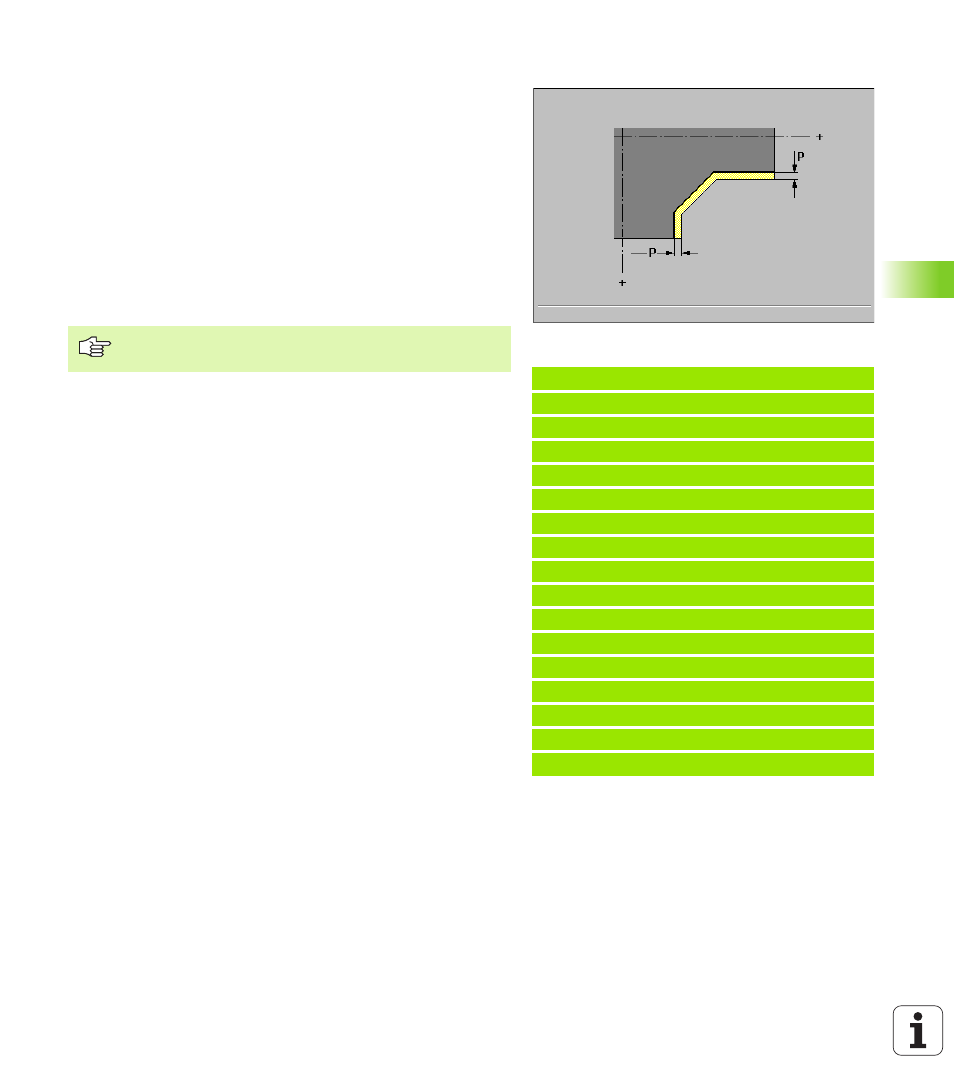

Aufmaß konturparallel (äquidistant) G58
G58 definiert ein konturparalleles Aufmaß. G58 wird vor dem Stech-
oder Abspanzyklus programmiert.
Parameter
8 P Aufmaß
Ein negatives Aufmaß ist bei dem Zyklus G89 erlaubt.
Folgende Zyklen berücksichtigen die Aufmaße:
„ Abspanzyklen: G817, G818, G819, G827, G828, G829, G83
„ Stechzyklen: G86x
„ Stechdrehzyklen: G81x, G82x
Der Zyklus G83 löscht nicht die Aufmaße nach Zyklusausführung.
Beispiel: G58
%58.nc
[G58]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G58 P2
N4 G819 P5
N5 G0 X80 Z2
N6 G1 Z-15 B-1
N7 G1 X102 B2
N8 G1 Z-22
N9 G1 X90 Zi-12 B1
N10 G1 Zi-6
N11 G1 X100 A80 B-1
N12 G1 Z-47
N13 G1 X120
N14 G80
ENDE
Ist das Aufmaß mit G58 und im Zyklus programmiert, gilt
das Zyklus-Aufmaß.
